Gleitschiene 2-flügelig

TS 5000 ISM Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung

Gleitschienentürschließersystem TS 5000 ISM Türschließer für zweiflügelige Türen mit Schließfolgeregelung und mit integrierter Öffnungsdämpfung,was bewirkt, dass die stark aufgeworfene Türen abgebremst wird.
  • System aus zwei Türschließern TS 5000 und ISM Gleitschiene
  • Stufenlos einstellbare Schließkraft von EN2-6
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Schließgeschwindigkeit kann individuell angepasst werden
Mehr anzeigen
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar
Kontaktieren Sie uns

TS 5000 ISM

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Zweiflügelige Anschlagtüren
  • Symmetrische und asymmetrische Türteilung möglich
  • Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, Überlänge bis 3200 mm
  • Minimaler Bandabstand 1300 mm, minimale Breite des Standflügels 400 mm
  • Türblattmontage Bandseite

Technische Daten zum Produkt

TS 5000 ISM
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm 1100 mm
Flügelbreite (max.) 1400 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Minimaler Bandabstand 1300 mm
Minimale Standflügelbreite 400 mm
Eignung Brandschutztüren Ja
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Feststellung Optional
Schließfolgeregelung integriert Ja

Downloads

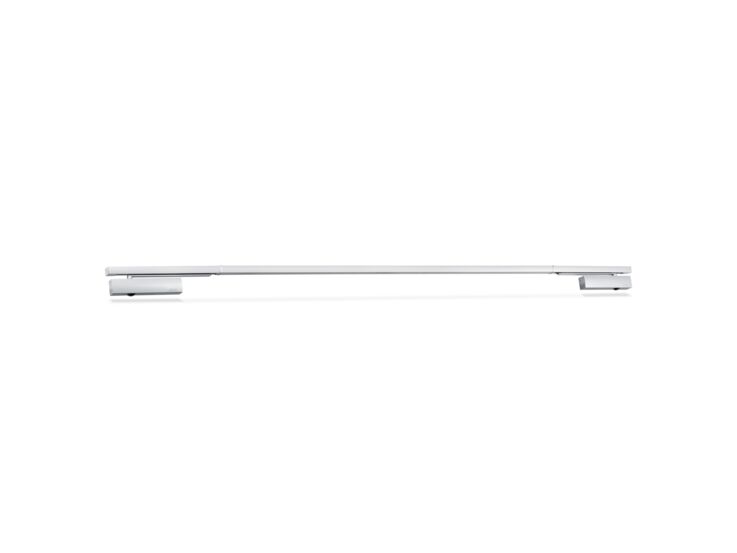

Gleitschienentürschließersystem TS 5000 ISM

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (51693)

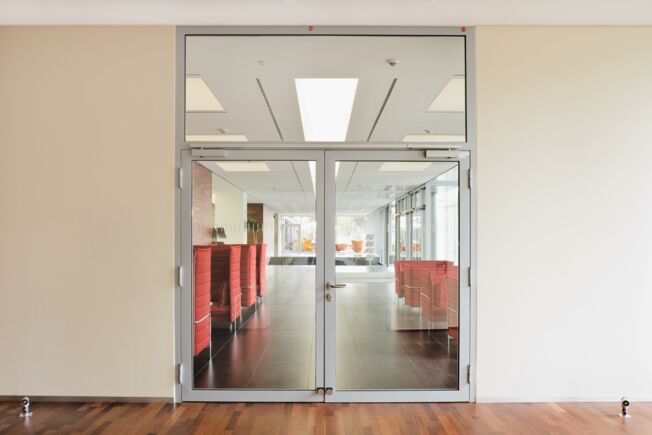

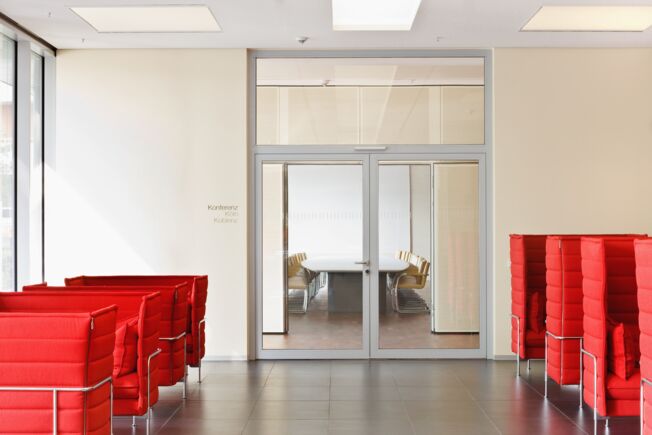

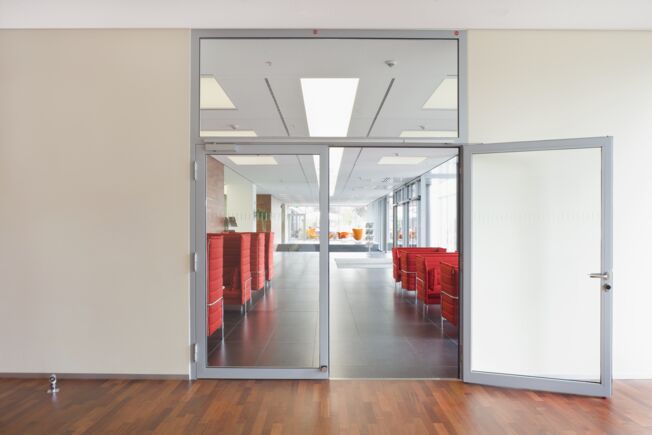

Gleitschienentürschließersystem TS 5000 ISM, verbaut im Rheinlandhaus in Köln

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (45948)
Gleitschienentürschließersystem TS 5000 ISM, verbaut im Rheinlandhaus in Köln.

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (49705)

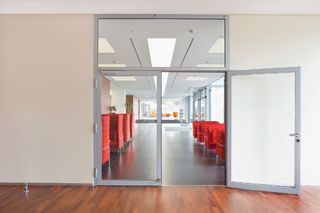

Gleitschienentürschließersystem TS 5000 ISM, verbaut im Rheinlandhaus in Köln.

KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH

Einbausituation (50307)

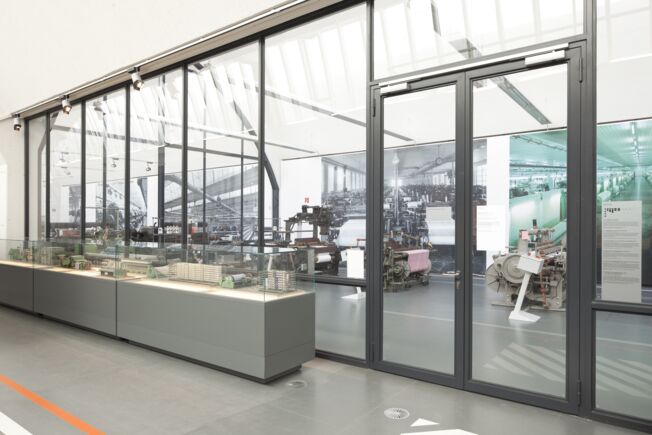

Gleitschienentürschließersystem TS 5000 ISM, verbaut im Textil- und Industriemuseum in Augsburg.

KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH

Einbausituation (50584)

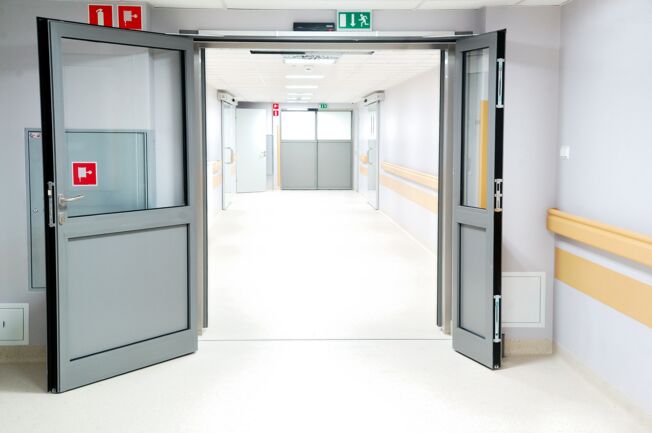

Türschließer TS 5000 und 3000 ISM im Militärinstitut der Medizin

KENNZEICHNUNGSPFLICHT:  © Łukasz Janicki / GEZE GmbH

Einbausituation (579764)

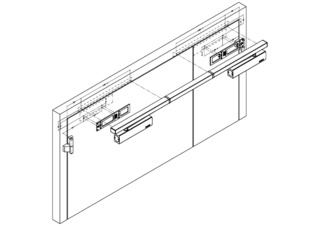

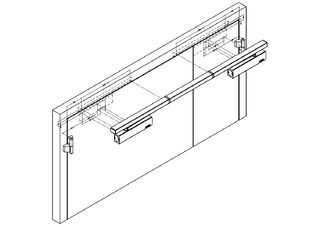

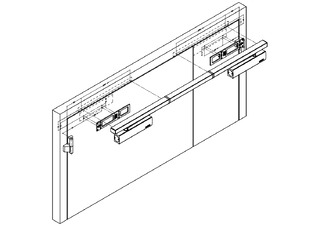

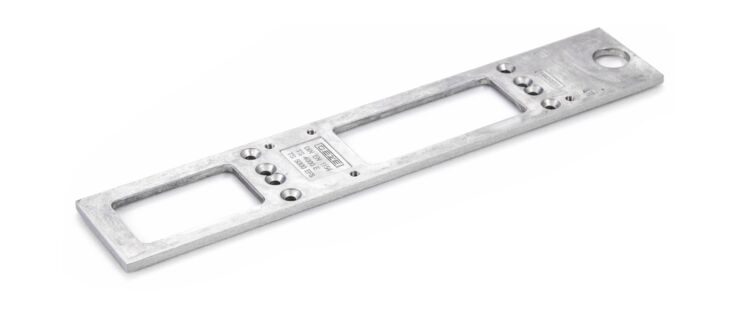

GEZE 3D Modell TS 5000 ISM Montageplatte (.stp | 8 MB)
GEZE 3D Modell TS 5000 ISM Montageplatte (.stp | 4 MB)

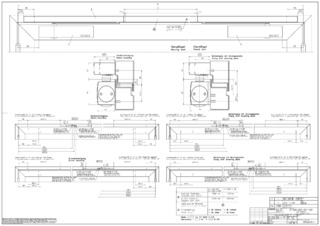

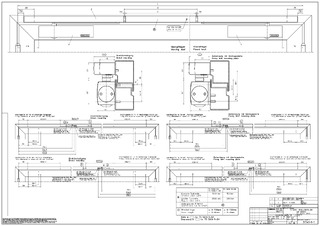

TS 5000 ISM/E-ISM/R-ISM auf Stahltür Bandseite (.dxf | 717 KB)

Varianten & Zubehör

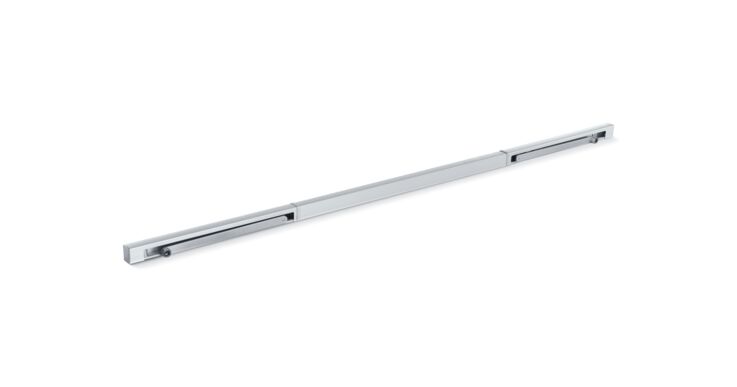

ISM Gleitschiene TS 5000 Überlänge
Besteht aus

ISM-Gleitschiene TS 5000

Mit Schließfolgeregelung und Hebeln

Produktdetails
ISM Gleitschiene TS 5000 Überlänge
Besteht aus

ISM-Gleitschiene TS 5000 Überlänge

Bis 3200 mm mit Schließfolgeregelung und Hebeln

Produktdetails

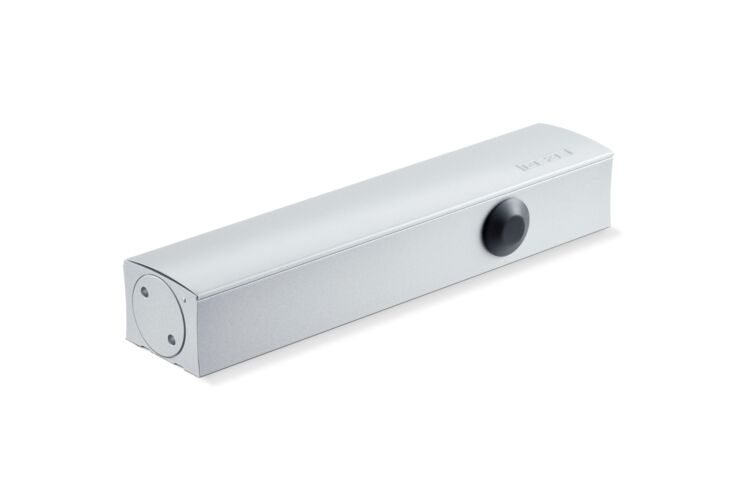

GEZE TS 5000 Schließer
Besteht aus

Schließkörper TS 5000

Grundkörper für Gleitschienentürschließer EN 2-6 mit Öffnungsdämpfung

Produktdetails
