Gleitschiene 2-flügelig

TS 5000 ISM ECline Gleitschienentürschließersystem für barrierefreie, leicht öffnende zweiflügelige Türen bis 1250 mm Flügelbreite nach DIN 18040 mit integrierter Schließfolgeregelung

Gleitschienentürschließersystem TS 5000 ISM Türschließer für zweiflügelige Türen mit Schließfolgeregelung und mit integrierter Öffnungsdämpfung,was bewirkt, dass die stark aufgeworfene Türen abgebremst wird.
  • System mit zwei Türschließern TS 5000 ECline und ISM Gleitschiene
  • Barrierefrei nach DIN 18040 bis EN 5 (1250 mm Flügelbreite)
  • Stufenlos einstellbare Schließkraft von EN 3-5
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Schließgeschwindigkeit kann individuell angepasst werden
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar und kein höherer Montageaufwand gegenüber Standardsystemen
Kontaktieren Sie uns

TS 5000 ISM ECline

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Zweiflügelige rechte und linke Anschlagtüren
  • Symmetrische und asymmetrische Türteilung möglich
  • Anschlagtüren bis 2500 mm Bandabstand und 1250 mm Flügelbreite
  • Minimaler Bandabstand 1300 mm, minimale Breite des Standflügels 400 mm
  • Türblattmontage Bandseite
  • Barrierefreie Zugänge nach DIN 18040 bis EN 5

Einbausituationen in Referenzobjekten und Videos

TS 5000 ECline ISM TU/e Atlas TU/e Atlas with TS 5000 ECline ISM in hallway

TS 5000 ECline ISM TU/e Atlas

TU/e Atlas with TS 5000 ECline ISM in hallway © GEZE Benelux

Technische Daten zum Produkt

TS 5000 ISM ECline
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm 1250 mm
Flügelbreite (max.) 1250 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Minimaler Bandabstand 1300 mm
Minimale Standflügelbreite 400 mm
Eignung Brandschutztüren Ja
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Feststellung Optional
Schließfolgeregelung integriert Ja

Downloads

Gleitschienentürschließersystem TS 5000 ISM Produktaufnahme (51693)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

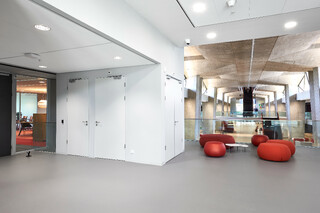

TS 5000 ECline + TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559503)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

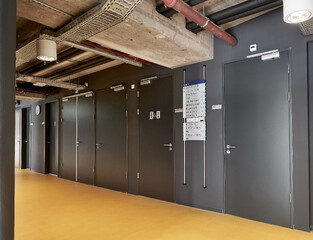

TS 5000 ECline + TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559507)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

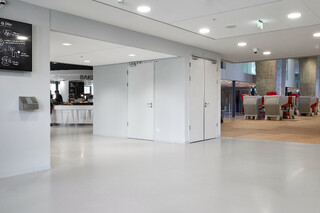

TS 5000 ECline + TS 5000 ECline TU/e Atlas Building Eindhoven Einbausituation (2559509)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux
TS 5000 ECline ISM TU/e Atlas Einbausituation (2559497)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux
TS 5000 ECline ISM TU/e Atlas Building Einbausituation (2559496)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

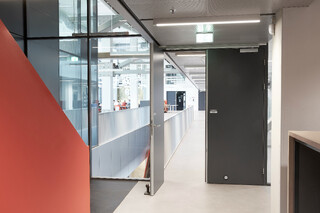

TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559498)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

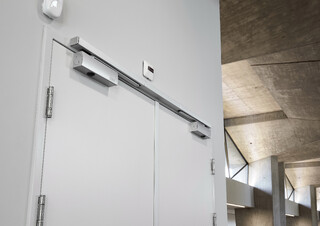

TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559502)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux
TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559499)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

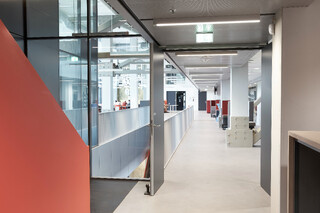

TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559511)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

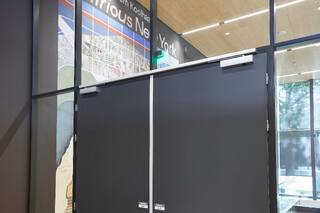

TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559506)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

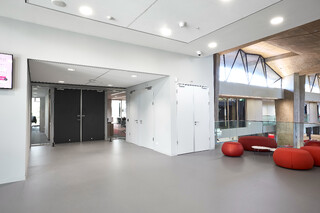

TS 5000 ECline ISM TU/e Atlas gebouw Eindhoven Einbausituation (2559510)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux
TS 5000 ECline TU/e Atlas gebouw Eindhoven Einbausituation (2559501)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux

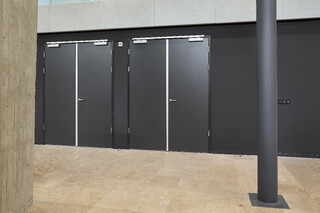

TU/e Atlas gebouw Eindhoven Einbausituation (2559505)
KENNZEICHNUNGSPFLICHT:  © GEZE Benelux
TS 5000 ISM ECline Produktdatenblatt DE
Download (.PDF | 755 KB)
Montageanleitung DE EN ES FR (767493)
Download (.PDF | 1 MB)
Montageanleitung (764875)
Download (.PDF | 3 MB)
Beiblatt DE EN (768969)
Download (.PDF | 764 KB)
Beiblatt BG CS DA DE EL EN ES ET FI FR HU IT LT LV MT NL PL PT RO RU SK SL SV ZH (759073)
Download (.PDF | 560 KB)
Flyer/Folder DE (866617)
Download (.PDF | 608 KB)
Produktprospekt DE (531263)
Download (.PDF | 10 MB)
Produktprospekt DE (383066)
Download (.PDF | 14 MB)
Leistungserklärungen BG DA DE EL EN ES ET FI FR KA HR HU IT LT LV NL NB PL PT RO SK SL SV (761899)
Download (.PDF | 759 KB)
Umweltdeklaration DE (2540732)
Download (.PDF | 467 KB)
Umweltdeklaration DE (766335)
Download (.PDF | 621 KB)
GEZE 3D Modell TS 5000 ISM Montageplatte
Download (.STP | 8 MB)
GEZE 3D Modell TS 5000 ISM Montageplatte
Download (.STP | 4 MB)

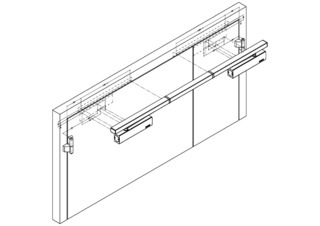

3D Modell (1156719)
Download (.PDF | 24 KB)

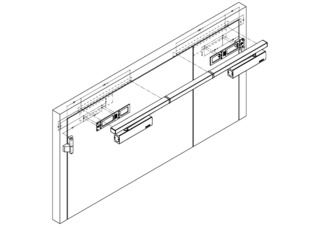

3D Modell (1156717)
Download (.PDF | 66 KB)
Fehler/Maßnahmen DE (866610)
Download (.PDF | 98 KB)

Varianten & Zubehör

ISM Gleitschiene TS 5000 Überlänge
Besteht aus

ISM-Gleitschiene TS 5000

Mit Schließfolgeregelung und Hebeln

Produktdetails
GEZE TS 5000 ECline Schließer
Besteht aus

Schließkörper TS 5000 ECline

Grundkörper für Gleitschienentürschließer EN 3-5 mit Öffnungsdämpfung

Produktdetails
