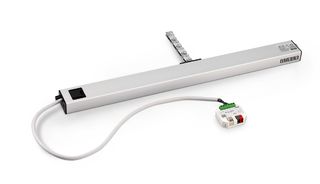

Slimchain Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
- Schmale und dezente Optik integriert sich optimal in das Fassadendesign
- Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
- Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach DIN links/rechts konfigurierbar
- Synchronisierung von max. vier Antrieben ohne externes Steuergerät
- DIP-Schalter zur Umstellung der Betriebsart (Solo und Syncro, Master, Slave)

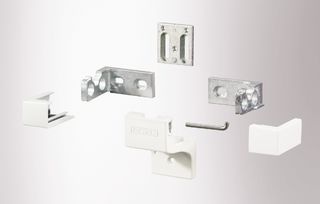

- Einfache und schnelle Montage mit dem Smart fix Montagesystem
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) im Fassadenbereich
- Einsatz im Abluft- und Zulufsystem möglich

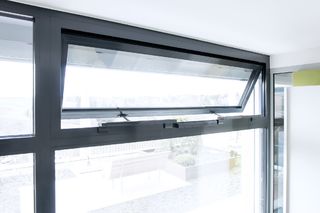

- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Senk-Klapp- und Parallelausstellfenster
- Montage an Holz-, Kunststoff- oder Metallfenstern

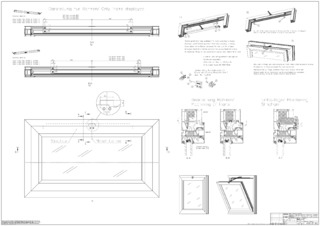

- Flügel-, Rahmen- oder integrierte Montage
- Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock

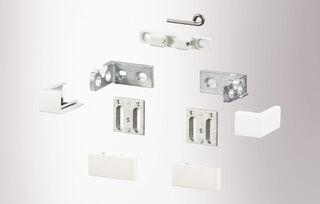

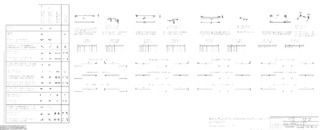

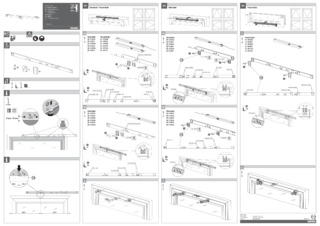

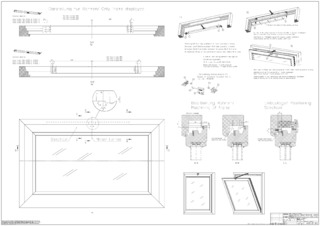

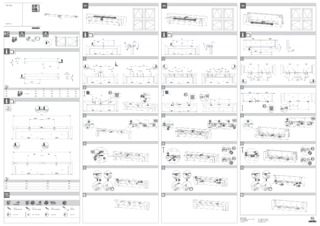

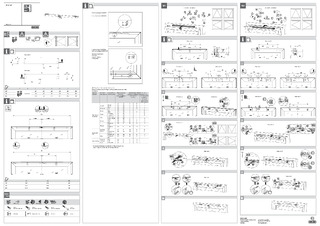

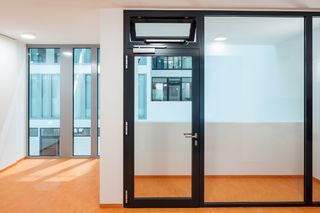

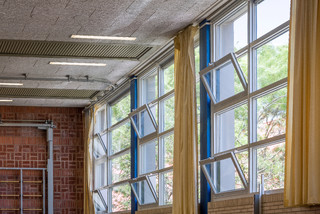

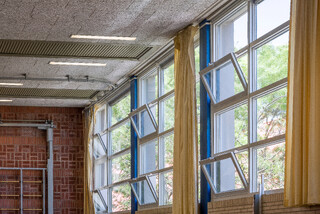

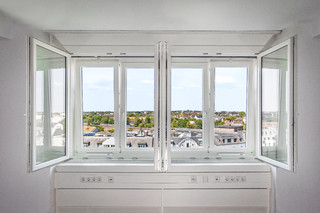

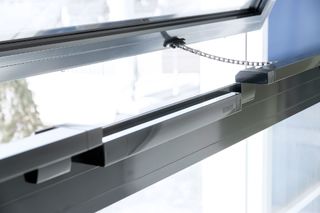

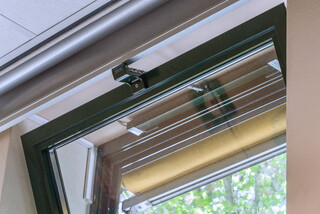

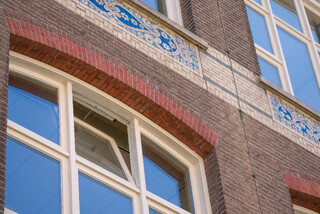

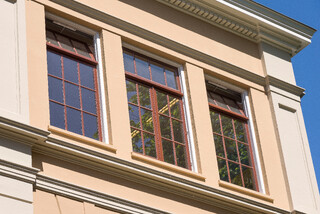

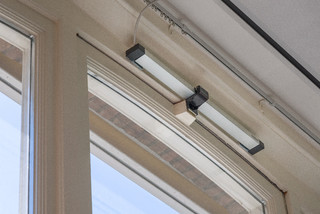

Einbausituationen in Referenzobjekten und Videos
Sicherheitshinweis
Herabstürzende Fensterflügel können eine erhebliche Gefahr für Leib und Leben von Personen, die sich im Umkreis befinden, darstellen. Daher ist im Einsatz von GEZE Antrieben an Kippfenstern die Verwendung von GEZE Sicherheitsscheren zwingend vorgeschrieben.
Technische Daten zum Produkt

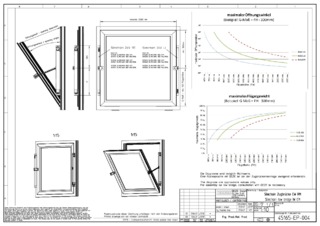

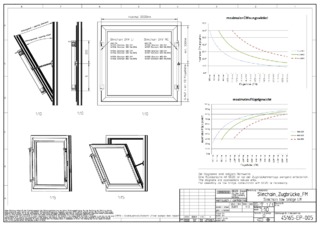

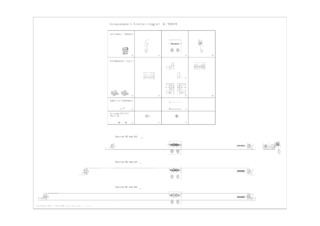

Slimchain | |
Abmessungen | 25 x 44 mm |
Platzbedarf auf Rahmen (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm |
Platzbedarf auf Flügel (min.) | Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm |
Öffnungsgeschwindigkeit RWA | 15 mm/s |
Öffnungsgeschwindigkeit Lüftung | 5 mm/s |
Schließgeschwindigkeit (max.) | 5 mm/s |
Druckkraft (max.) | 100 N (hubabhängig), siehe Kraft-Weg-Diagramm |
Zuhaltekraft (max.) | 2000 N |
Zugkraft | 300 N |
Flügelgewicht | 200 kg* |
Überschlagbereich | 0 - 23 mm (abhängig von Anwendung und Konsolensatz) |
Spannung im Betrieb | 24 V ± 25 % |
Betriebsspannung | 24 V DC |
Stromaufnahme | 1.1 A |
Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A; RWA (18 V): 1,1 A |
Leistungsaufnahme | 22 W |
Einschaltdauer | 30 % |
Sonderlänge Anschlusskabel | 5 m, 7.5 m |
Min. Aderquerschnitt | 0.75 mm² |
Anzahl der Adern | 4 Adern |
Betriebstemperatur | -5 - 70 °C |
Schutzart | IP40 |
Schutzklasse | III |
Synchronfunktion | Ja |
Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
Zusätzliche Verriegelung erhältlich | Ja |
Art der Zusatzverriegelung | Verriegelungsantrieb |
Art der Hubverkürzung | Einstellgerät, Werkseinstellung |
Endlagenabschaltung ausgefahren | elektronisch über internen Weggeber |
Endlagenabschaltung eingefahren | elektronisch über Stromaufnahme |
Überlastabschaltung | Ja |
Komplette Öffnung innerhalb 60 s | ja, inklusive Verriegelungsantrieb |
NRWG geprüft | Ja |
NRWG Zusatzinformation | ja, inklusive Verriegelungsantrieb |
Anzahl Synchronisierung Antriebe | 4 |
KNX-fähig | Ja |
Kippfenster EINWÄRTS Rahmenmontage | Ja |
Kippfenster EINWÄRTS Flügelmontage | Ja |
Kippfenster AUSWÄRTS Rahmenmontage | Ja |
Drehfenster EINWÄRTS Rahmenmontage | Ja |
Drehfenster EINWÄRTS Flügelmontage | Ja |
Drehfenster AUSWÄRTS Rahmenmontage | Ja |
Klappfenster EINWÄRTS Rahmenmontage | Ja |
Klappfenster AUSWÄRTS Rahmenmontage | Ja |
Senkklappfenster AUSWÄRTS Rahmenmontage | Ja |
Parallelausstellfenster AUSWÄRTS Rahmenmontage | Ja |
