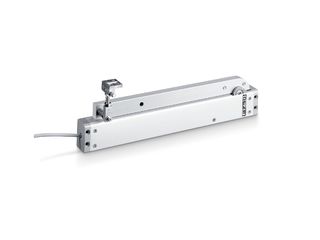

RWA K 600 F Klapphebelantrieb zur Montage an Fenstern
- 90° Fensteröffnung in weniger als 60 Sekunden
- Starker Antrieb mit hohem Drehmoment
- Anschlusskabel mittels Stecker einfach austauschbar
- Integrierter Meldekontakt für Rückmeldungen
- Integriertes Syncro-Modul das max. zwei Antriebe ohne externes Steuergerät betreiben kann
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- RWA und natürliche Lüftung (24 V)
- Einwärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Einbausituationen in Referenzobjekten und Videos
Außenansicht Bahnhof Montreux
Außenansicht Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Außenansicht Bahnhof Montreux
Außenansicht Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Außenansicht Bahnhof Montreux
Außenansicht Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Außenansicht Bahnhof Montreux
Außenansicht Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Außenansicht Bahnhof Montreux
Außenansicht Bahnhof Montreux © Lorenz Frey / GEZE GmbH

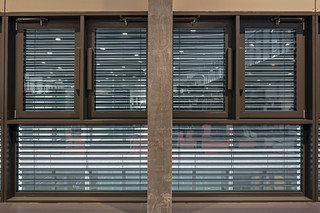

Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Innenbereich Eingang zum Reisebüro Bahnhof Montreux
Eingang Reisebüro Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Innenbereich Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb Powerchain mit IQ Bo Safety und Flatscan W rechts und Flatscan W links © Lorenz Frey / GEZE GmbH
Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Bahnhof Montreux
Historische Treppe © Lorenz Frey / GEZE GmbH
Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Flatscan W rechts Bahnhof Montreux
Flatscan W rechts Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Flatscan W links Bahnhof Montreux
Flatscan W links Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Klapphebelantrieb K 600 F Bahnhof Montreux
Klapphebelantrieb zur Montage an Fenstern © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Innenbereich Apotheke Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Kettenantrieb Powerchain Bahnhof Montreux
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern © Lorenz Frey / GEZE GmbH
Innenbereich Bahnhof Montreux
Historische Treppe Bahnhof Montreux © Lorenz Frey / GEZE GmbH
Technische Daten zum Produkt
| RWA K 600 F | |
| Abmessungen | 421 x 40 x 86 mm |
| Gehäusematerial | Aluminium |
| Zuhaltekraft (max.) | 3000 N |
| Druckkraft | 600 N |
| Zugkraft | 600 N |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.4 A |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 5 m |
| Sonderlänge Anschlusskabel | 10 m |
| Min. Aderquerschnitt | 0.5 mm² |
| Anzahl der Adern | 5 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP32 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Zusätzliche Verriegelung erhältlich | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Einstellgerät |
| Endlagenabschaltung ausgefahren | Interner Weggeber |
| Endlagenabschaltung eingefahren | Interner Weggeber |
| Überlastabschaltung | Ja |
| NRWG geprüft | Ja |
| Anzahl Synchronisierung Antriebe | 2 |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
