Gleitschiene 1-flügelig

TS 5000 ECline Gleitschienentürschließer für barrierefreie einflügelige Türen bis 1250 mm Flügelbreite mit Öffnungsunterstützung

Türschließer TS 5000 ECline Gleitschienentürschließer für barrierefreie einflügelige Türen bis 1250 mm Flügelbreite mit Öffnungsunterstützung, mit integrierter Öffnungsdämpfung, welche stark aufgeworfene Türen abbremst.
  • Stufenlos einstellbare Schließkraft von EN 3-5
  • Barrierefrei nach DIN 18040 bis EN 5 (1250 mm Flügelbreite)
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Öffnungsunterstützung für ein leichtes Öffnen und komfortables Begehen der Tür
  • Öffnungsunterstützung abschaltbar bei Türen mit Windbelastung oder Druckunterschieden
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
Mehr anzeigen
  • Schließgeschwindigkeit kann individuell angepasst werden
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar und kein höherer Montageaufwand gegenüber Standardsystemen
Kontaktieren Sie uns

TS 5000 ECline

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Rechte und linke Anschlagtüren
  • Anschlagtüren bis 1250 mm Flügelbreite
  • Türblattmontage Bandseite
  • Barrierefreie Zugänge nach DIN 18040 bis EN 5

Einbausituationen in Referenzobjekten und Videos

Türschließer TS 5000 an einer Außentür zum Innenhof des Kö-Bogen II Egal, ob Innen- oder Außentüren, der TS 5000 bietet bewährte Funktion & Qualität. Zugleich ist sein zeitloses Design in allen Farben nach RAL erhältlich.

Türschließer TS 5000 an einer Außentür zum Innenhof des Kö-Bogen II

Egal, ob Innen- oder Außentüren, der TS 5000 bietet bewährte Funktion & Qualität. Zugleich ist sein zeitloses Design in allen Farben nach RAL erhältlich. © Jürgen Biniasch / GEZE GmbH

Dezentes Design für moderne Drehtüren: der GEZE TS 5000 Türschließer Der TS 5000 schließt Türen zuverlässig und fügt sich gut in die Architektur ein.

Dezentes Design für moderne Drehtüren: der GEZE TS 5000 Türschließer

Der TS 5000 schließt Türen zuverlässig und fügt sich gut in die Architektur ein. © Nicolas Thome / GEZE GmbH

Türschließer richtig einstellen | TS 5000 In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Türschließer richtig einstellen | TS 5000

In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Montagevideo TS 5000 - Türschließer Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Montagevideo TS 5000 - Türschließer

Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Technische Daten zum Produkt

TS 5000 ECline
Schließkraft nach EN 1154 EN 3 - 5
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm 1250 mm
Flügelbreite (max.) 1250 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Eignung Brandschutztüren Ja
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Öffnungsunterstützung integriert Ja
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Feststellung Optional

Downloads

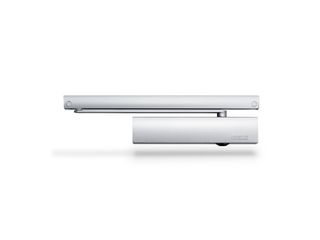

Türschließer TS 5000 ECline Produktaufnahme (49666)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

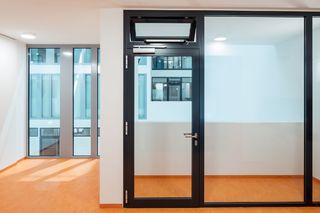

TS 5000 ECline mit Slimchain in Rahmenmontage, verbaut im Rathaus Leonberg Einbausituation (736528)
KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

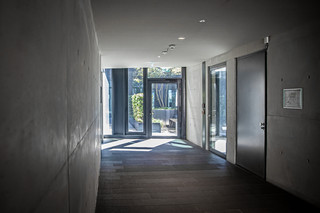

Türschließer TS 5000 an einer Außentür zum Innenhof des Kö-Bogen II Einbausituation (1942925)
KENNZEICHNUNGSPFLICHT:  © Jürgen Biniasch / GEZE GmbH
TS 5000 ECline Produktdatenblatt DE TS 5000 ECline Produktdatenblatt DE
ECline Gleitschiene Montageanleitung DE EN FR (758801)
Beiblatt Einstellempfehlungen Obentürschließer TS 1500 - 5000 Beiblatt DE EN (768969)
GEZE TS 5000 ECline mit mechanischer Feststellung Schließkraft EN 3-5
(.doc | 32 KB)
GEZE TS 5000 ECline Schließkraft EN 3-5
(.doc | 32 KB)
Flyer Folder FAQ - GEZE Türschließer Flyer/Folder DE (866617)
Einbauoptionen für obenliegende Türschließer Produktprospekt DE (380494)
Produktübersicht Produktprospekt DE (531263)
Türschließer mit Gleitschiene Produktprospekt DE (383066)
Leistungserklärung (DoP):GEZE TS 5000 ECline Türschließersystem Leistungserklärungen BG DA DE EL EN ES ET FI FR HR HU IT LT LV NL NB PL PT RO SK SL SV (769525)
Leistungserkärung TS 5000 ECline Obentürschließer DIN 18040 -1 Leistungserklärungen DE (758973)
Produktverifizierung Gebäudezertifizierungssysteme Türschließersysteme Umweltdeklaration DE (2540732)
Umweltproduktdeklaration (EPD) GEZE-Türschließer Umweltdeklaration DE (766335)
3D Modell Montageplatte TS 5000/ TS 5000 SoftClose/ TS 5000 ECline / TS 5000 S/ TS 5000 S ECline
(.stp | 3 MB)
3D Modell TS 5000 SoftClose/ TS 5000 ECline/ TS 5000/ TS 5000 S/ TS 5000 S ECline Montageplatte
(.stp | 3 MB)
3D-Modell Montageplatte TS 5000/TS 5000 SoftClose/TS 5000 ECline/TS 5000 S/TS 5000 S ECline
(.stp | 7 MB)
GEZE 3D Modell T-Stop Gleitschiene
(.stp | 514 KB)
GEZE 3D Modell TS 5000 Montageplatte
(.stp | 6 MB)

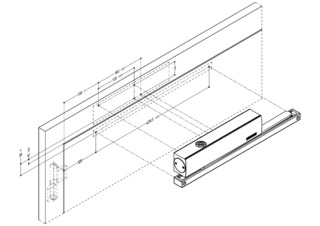

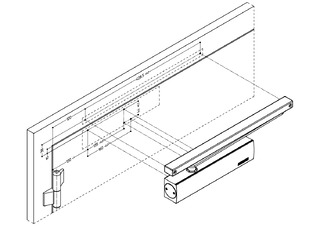

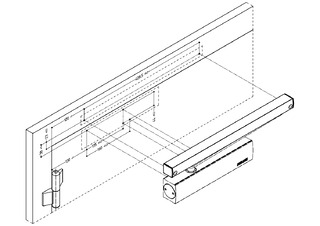

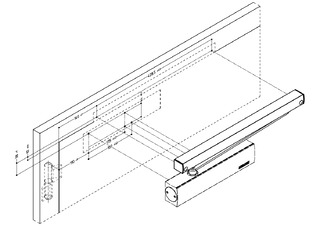

Zeichnung TS 5000 und Varianten mit Standard Gleitschiene ohne Montageplatte in Kopfmontage Bandgegenseite 3D Modell (1156673)

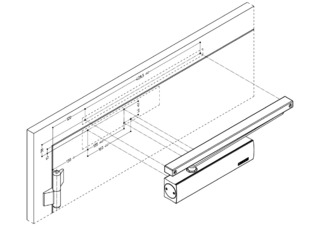

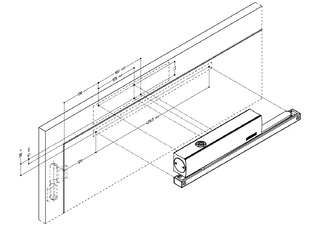

Zeichnung TS 5000 und Varianten mit Standard Gleitschiene ohne Montageplatte in Türblattmontage Bandseite 3D Modell (1156685)

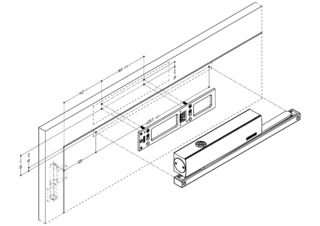

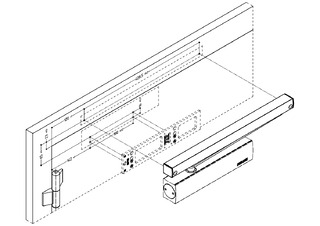

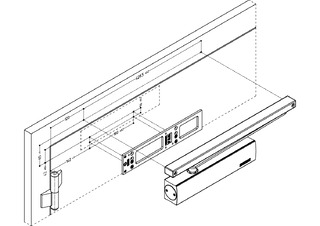

Zeichnung TS 5000 und Varianten mit Standard Gleitschiene und Montageplatte in Kopfmontage Bandgegenseite 3D Modell (1156672)

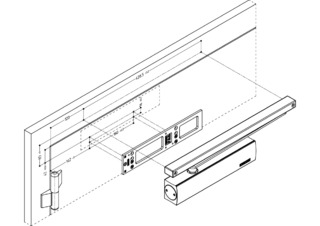

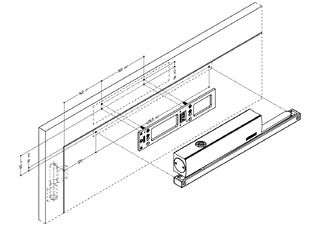

Zeichnung TS 5000 und Varianten mit Standard Gleitschiene und Montageplatte in Türblattmontage Bandseite 3D Modell (1156684)

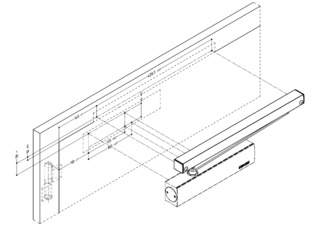

Zeichnung TS 5000 und Varianten mit T-Stop Gleitschiene ohne Montageplatte in Türblattmontage Bandgegenseite 3D Modell (1156777)

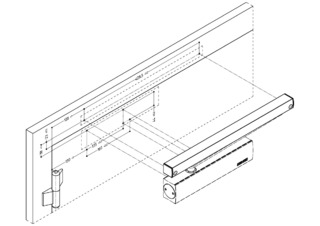

Zeichnung TS 5000 und Varianten mit T-Stop Gleitschiene ohne Montageplatte in Türblattmontage Bandseite 3D Modell (1156783)

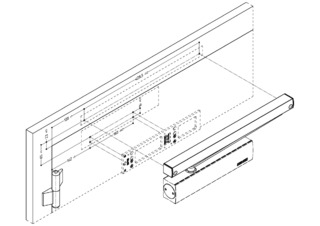

Zeichnung TS 5000 und Varianten mit T-Stop Gleitschiene und Montageplatte in Türblattmontage Bandseite 3D Modell (1156781)
TS 3000, TS 5000 und Varianten Glastür mit Montage- und Gegenplatte
(.dxf | 363 KB)
TS 5000 ECline
(.dwg | 329 KB)

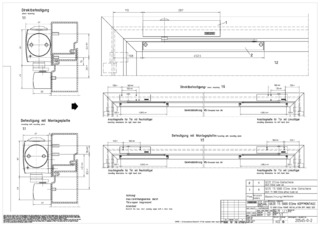

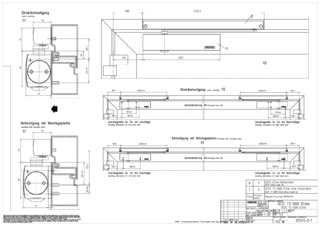

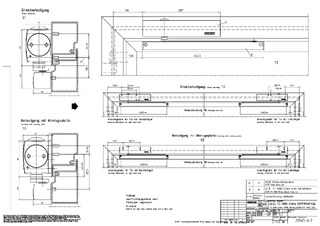

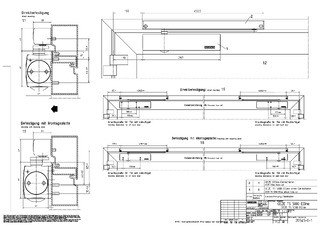

TS 5000 ECline Einbauzeichnung DE EN (760120)
TS 5000 ECline Kopfmontage Bandgegenseite Einbauzeichnung DE EN (764838)
TS 5000 ECline Kopfmontage Bandgegenseite
(.dwg | 331 KB)

Varianten & Zubehör

ECline-Gleitschiene TS 5000
Besteht aus

ECline-Gleitschiene TS 5000

Für TS 5000 ECline Schließkörper mit Öffnungsunterstützung

Produktdetails
Gleitschiene TS 3000 / 5000 BG
Besteht aus

Gleitschiene TS 5000 / 3000

Standardgleitschiene mit Hebel

Produktdetails
GEZE TS 5000 ECline Schließer
Besteht aus

Schließkörper TS 5000 ECline

Grundkörper für Gleitschienentürschließer EN 3-5 mit Öffnungsdämpfung

Produktdetails
