TS 5000 ECline

Schließkörper TS 5000 ECline Grundkörper für Gleitschienentürschließer EN 3-5 mit Öffnungsdämpfung

GEZE TS 5000 ECline Schließer
  • Stufenlos von vorn einstellbare Schließkraft
  • Optische Größenanzeige der Schließkraft sorgt für die richtige Einstellung
  • Schließgeschwindigkeit über Ventil von vorn einstellbar
  • Endschlag über Ventil von vorn einstellbar
  • Öffnungsdämpfung über Ventil von vorn einstellbar
  • Türschließer für rechts und links angeschlagene Türen verwendbar
Mehr anzeigen
  • Geringer Montageaufwand durch wenig Einzelteile und schnelle Einstellung
  • Barrierefrei nach DIN 18040 bis EN5 (1250 mm Flügelbreite)
Kontaktieren Sie uns

Schließkörper TS 5000 ECline

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Rechte und linke Anschlagtüren
  • Anschlagtüren bis 1250 mm Flügelbreite
  • Türblattmontage Bandseite
  • Barrierefreie Zugänge nach DIN 18040 bis EN5

Einbausituationen in Referenzobjekten und Videos

Türschließer richtig einstellen | TS 5000 In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Türschließer richtig einstellen | TS 5000

In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Montagevideo TS 5000 - Türschließer Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Montagevideo TS 5000 - Türschließer

Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Technische Daten zum Produkt

Schließkörper TS 5000 ECline
Schließkraft nach EN 1154 EN 3 - 5
Flügelbreite (max.) 1250 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Gleiche Ausführung DIN-L und DIN-R Ja
Normkonformität DIN 18040, EN 1154:1996/A1:2002/AC:2006
Eignung Brandschutztüren Ja
Länge 287 mm
Breite 47 mm
Höhe 60 mm
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Sicherheitsventil gegen Überlast Ja
Thermostabilisierte Ventile Ja

Downloads

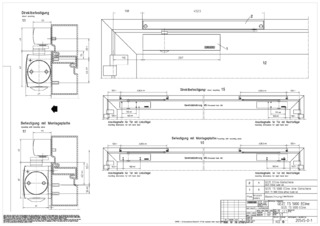

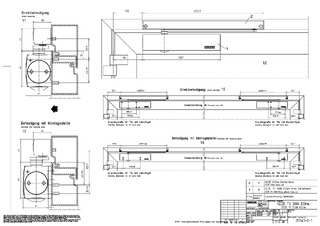

TS 5000 ECline (.dwg | 329 KB)

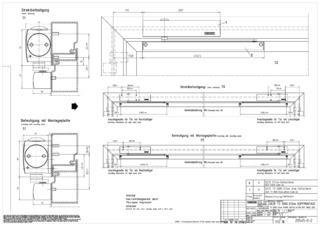

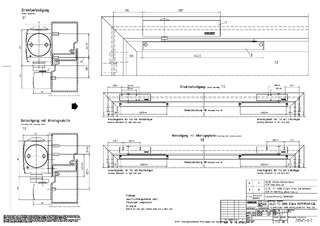

TS 5000 ECline Kopfmontage Bandgegenseite (.dwg | 331 KB)

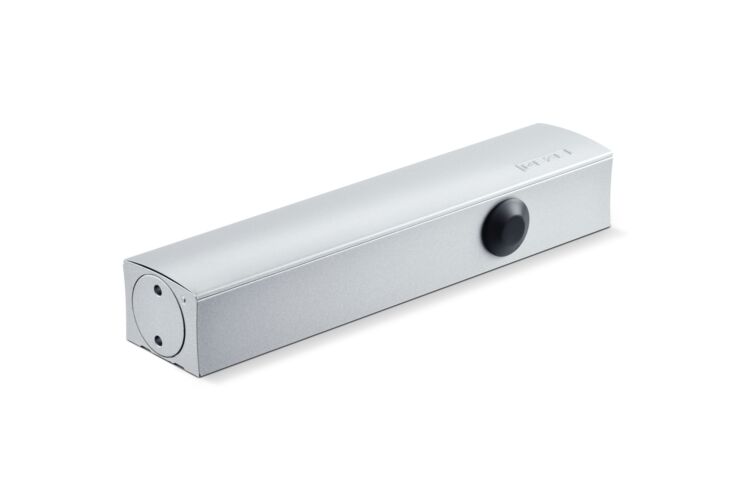

GEZE TS 5000 ECline Schließer

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Produktaufnahme (675533)

Varianten & Zubehör

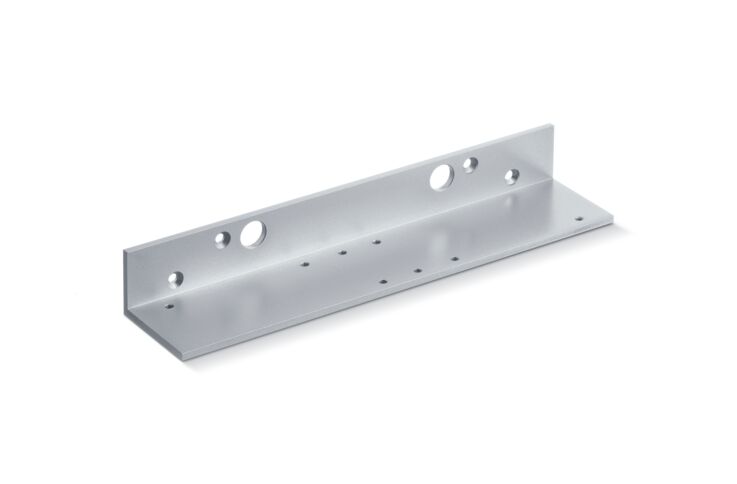

Sturzfutterwinkel Kopfmontage BG
Montagematerial

Sturzfutterwinkel

für TS 5000/TS 4000

Produktdetails

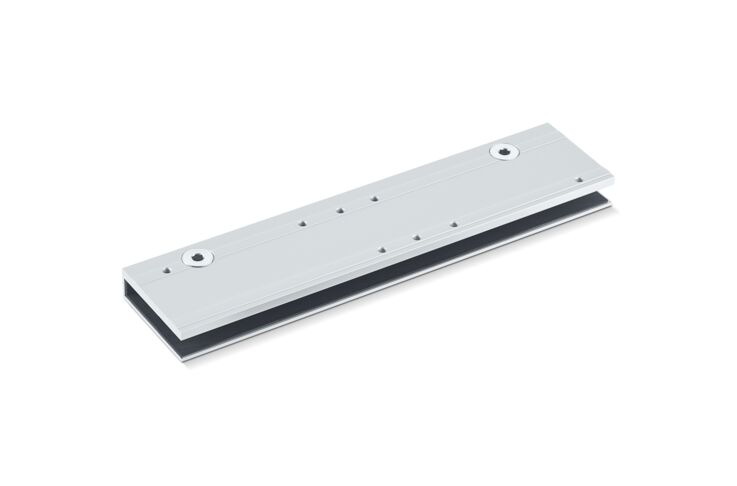

Glasklemmschuh Türschließer
Montagematerial

Glasklemmschuh

für TS 5000/TS 4000

Produktdetails

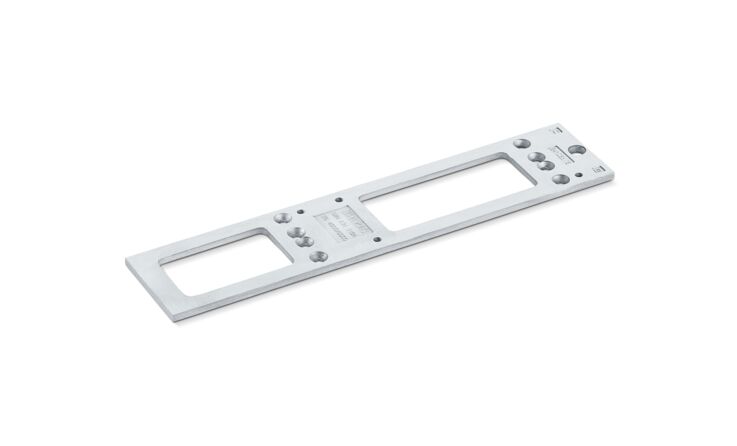

Montageplatte Türschließer
Montagematerial

Montageplatte Türschließer

Für TS 5000 und TS 4000 mit Bohrbild nach DIN EN 1154 Beiblatt 1

Produktdetails
