Öffnungsantriebe

Slimchain 230 V Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 230 V Ausführung

Slimchain 230 V
  • Schmale und dezente Optik integriert sich optimal in das Fassadendesign
  • Einfache und schnelle Montage mit dem Smart fix Montagesystem
  • Direkter 230 V Anschluss des Antriebs durch einen Anschlussterminal mit Kabelstecker
  • Verdeckte 230 V Kabeleinführung

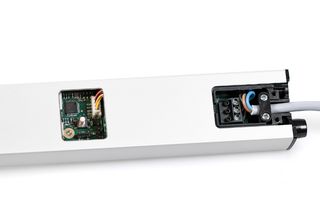

  • Über Servicedeckel direkter Zugang auf die Elektronik zur Parametrierung
  • Stufenlos einstellbarer Antriebshub
Mehr anzeigen
  • Als Sonderausführung erhältlich - Hub, Kabellänge, Farbe und Ausrichtung nach Links/Rechts konfigurierbar
Kontaktieren Sie uns

Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 230 V Ausführung

Anwendungsbereiche

  • Natürliche Lüftung im Fassadenbereich
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Auswärts öffnende Senk-Klapp-Fenster
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Flügel-, Rahmen- oder integrierte Montage

Technische Daten zum Produkt

Slimchain 230 V
Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 16/21 mm, Rahmenmontage AW: 31 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 40 mm, Flügelmontage EW: 34/29 mm, Rahmenmontage AW: 19 mm
Öffnungsgeschwindigkeit Lüftung 5 mm/s
Schließgeschwindigkeit (max.) 5 mm/s
Druckkraft (max.) 100 N (hubabhängig), siehe Kraft-Weg-Diagramm
Zuhaltekraft (max.) 2000 N
Zugkraft 300 N
Flügelgewicht 200 kg*
Überschlagsbereich 0 - 23 mm (abhängig von Anwendung und Konsolensatz)
Spannung im Betrieb 230 V ± 10 %
Betriebsspannung 230 V
Stromaufnahme 0.3 A
Leistungsaufnahme 30 W
Einschaltdauer 30 %
Sonderlänge Anschlusskabel 5 m, 7.5 m
Min. Aderquerschnitt 0.75 mm²
Anzahl der Adern 3 Adern
Betriebstemperatur -5 - 70 °C
Schutzart IP30
Schutzklasse II
Öffnungsgeschwindigkeit einstellbar (Lüftung) Ja
Art der Hubverkürzung Einstellgerät, Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch über internen Weggeber
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Senkklappfenster AUSWÄRTS Rahmenmontage Ja
