Öffnungsantriebe
E 212 24 V Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern
- Kostengünstige und einfache motorische Lösung für die Ansteuerung von mehreren Scheren
- Schmale und dezente Optik integriert sich optimal in das Fassadendesign
- Öffnungsweite über Hublänge variabel regulierbar und bedarfsgerecht einstellbar
- Lastabschaltung und integrierter Endschalter sowie Hub sind einstellbar
- Komplett vormontierte Baugruppen erleichtern die Montage
Anwendungsbereiche
- Automatisierung der GEZE Oberlichtöffner OL 90 N, OL 95 und OL 320
- Natürliche Lüftung im Fassadenbereich
- Einwärts öffnende Kippflügel
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Einbausituationen in Referenzobjekten und Videos
Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen
Elektrolinearantrieb zur Automatisierung von Flachform-Oberlichtöffnern © Lothar Wels / GEZE GmbH

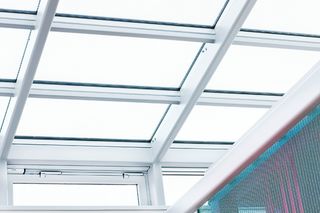

Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum
Herz-Zentrum Bad Krozingen RWA und Fenstertechnik, Elektroantrieb für Flachformoberlichtöffner © GEZE GmbH
Technische Daten zum Produkt
| E 212 24 V | |
| Abmessungen | 210 x 33 x 80 mm |
| Platzbedarf auf Rahmen (min.) | Platzbedarf ist individuell zu ermitteln |
| Platzbedarf auf Flügel (min.) | Platzbedarf ist individuell zu ermitteln |
| Druckkraft | 1500 N |
| Zugkraft | 1500 N |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.2 A |
| Leistungsaufnahme | 29 W |
| Leistung im Aus-Zustand | 0 W |
| Leistung im Bereitschaftszustand | 0 W |
| Leistung im vernetztem Bereitschaftsbetrieb | 0 W |
| Zeit zum Umschalten in Aus-/Bereitschaftszustand (min) | 0 min |
| Einschaltdauer | 25 % |
| Min. Aderquerschnitt | 2.5 mm² |
| Anzahl der Adern | 3 Adern |
| Betriebstemperatur | -20 - 60 °C |
| Schutzart | IP42 |
| Art der Hubverkürzung | Mechanisch |
| Endlagenabschaltung ausgefahren | Endschalter |
| Endlagenabschaltung eingefahren | Endschalter |
| Überlastabschaltung | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
Downloads

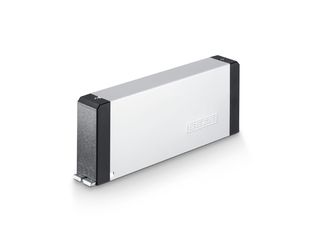

Produktaufnahme

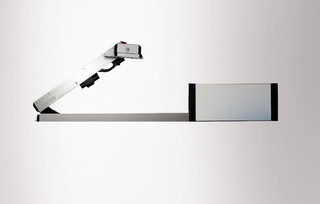

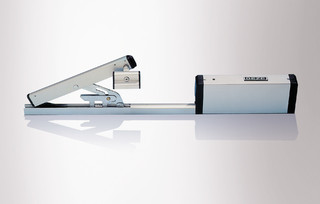

Linearantrieb E 212 R
KENNZEICHNUNGSPFLICHT:
© GEZE GmbH
Einbausituation
Öffnungsantrieb - OL 100 mit E 212, Herz-Zentrum
KENNZEICHNUNGSPFLICHT:
© GEZE GmbH
Öffnungsantrieb - OL 90 mit E 212, VGH Versicherungen
KENNZEICHNUNGSPFLICHT:
© Lothar Wels / GEZE GmbH
Ausschreibungstexte
Benutzerhandbuch
Einbauerklärung
Konformitätserklärung

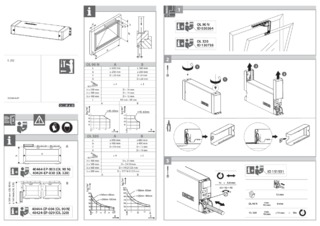

Montageanleitung
Produktprospekt

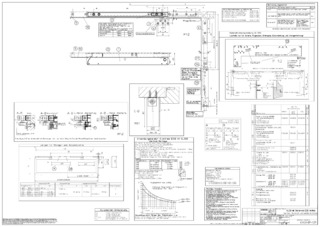

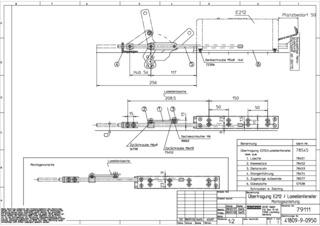

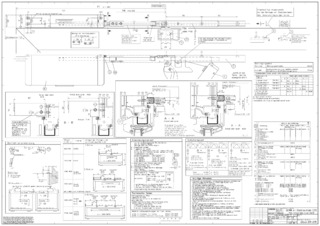

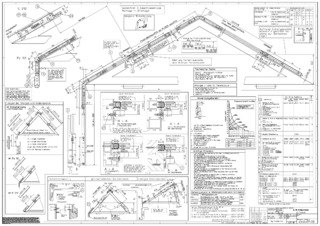

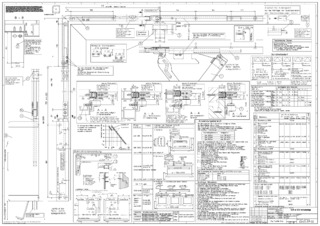

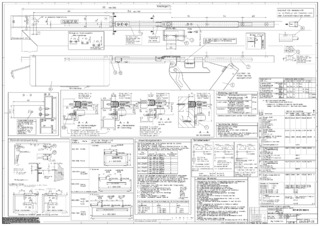

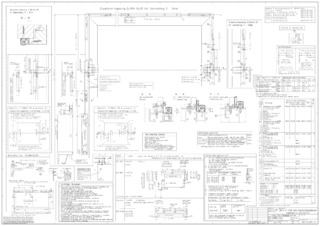

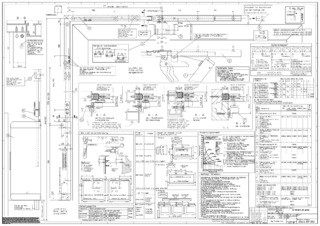

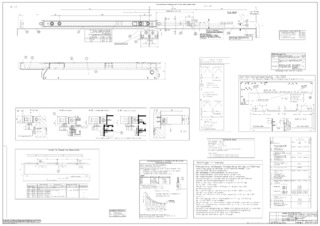

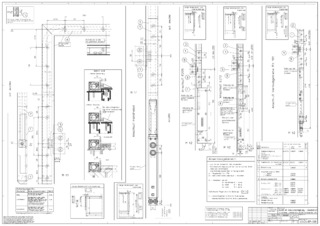

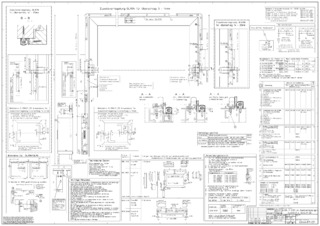

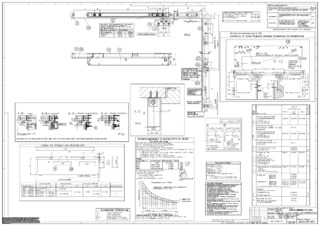

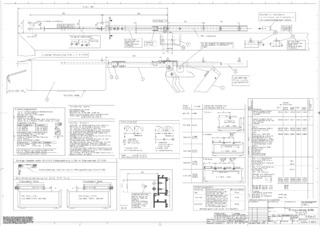

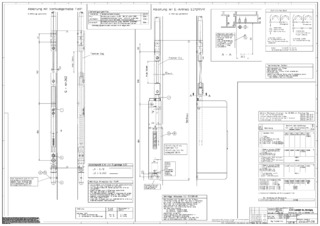

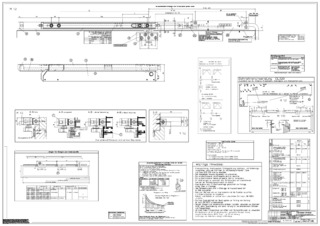

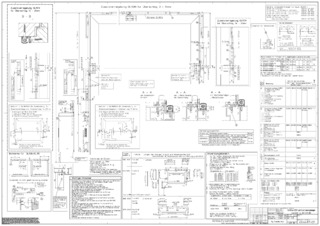

Einbauzeichnung
