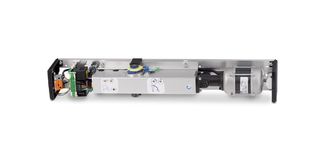

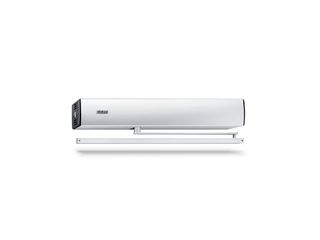

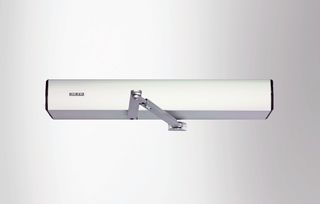

TSA 160 NT Elektrohydraulischer Drehtürantrieb für einflügelige Türen bis 250 kg
- Stufenlos einstellbare Schließkraft von EN3-6
- Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Mechanische und elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
- Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
- Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Anwendungsbereiche
- Einflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite oder 250 kg Gewicht
- Innen- und Außentüren mit hoher Begehfrequenz
- Türblattmontage und Kopfmontage
Technische Daten zum Produkt
| TSA 160 NT | |
| Höhe | 100 mm |
| Tiefe | 121 mm |
| Flügelgewicht (max.) 1-flügelig | 250 kg |
| Bandmaß (min.-max.) 2-flügelig | 1470 mm - 2800 mm |
| Flügelbreite (min.-max.) | 690 mm - 1400 mm |
| Leibungstiefe (max.) | 400 mm |
| Türüberschlag (max.) | 20 mm |
| Antriebstyp | Elektrohydraulisch |
| Öffnungswinkel (max.) | 115 ° |
| Federvorspannung | EN3 - EN6 |
| DIN links | Ja |
| DIN rechts | Ja |
| Kopfmontage Bandgegenseite mit Gestänge | Ja |
| Mechanischer Endschlag | Ja |
| Elektrische Schließfolgeregelung | Ja |
| Netztrennung | Nicht vorhanden |
| Ansteuerverzögerung (max.) | 10 s |
| Betriebsspannung | 230 V |
| Nennleistung | 300 W |
| Stromversorgung für externe Verbraucher (24 V DC) | 1200 mA |
| Betriebstemperatur | -15 - 50 °C |
| Schutzart | IP20 |
| Betriebsart | Aus, Automatik, Daueroffen, Ladenschluss, Nacht |
| Funktionsart | Vollautomat |
| Funktion Automatik | Ja |
| Funktion Tasten | Ja |
| Windfangfunktion | Ja |
| Hinderniserkennung | Ja |
| Automatische Reversierung | Ja |
| Push & Go | einstellbar |
| Bedienung | Programmschalter DPS |
| Parametrierung | GEZEconnects (PC + Bluetooth), Serviceterminal ST 220 |
| Normkonformität | DIN 18650, EN 16005 |
