Ident-Nr.
|
Bezeichnung
|
Beschreibung
|
Stulpabmessungen
|
Abmessungen
|
Betriebsspannung
|
DIN Richtung
|
Montageart
|
Fallenvorlast
|
Rückmeldekontakt Tür
|
Falleneingrifftiefe
|
Arbeitsstrom
|
Schutzart
|
Material
|
Entspricht EltVTR
|
Form
|
| 158907 |

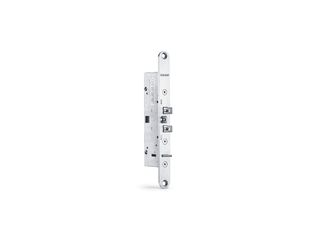

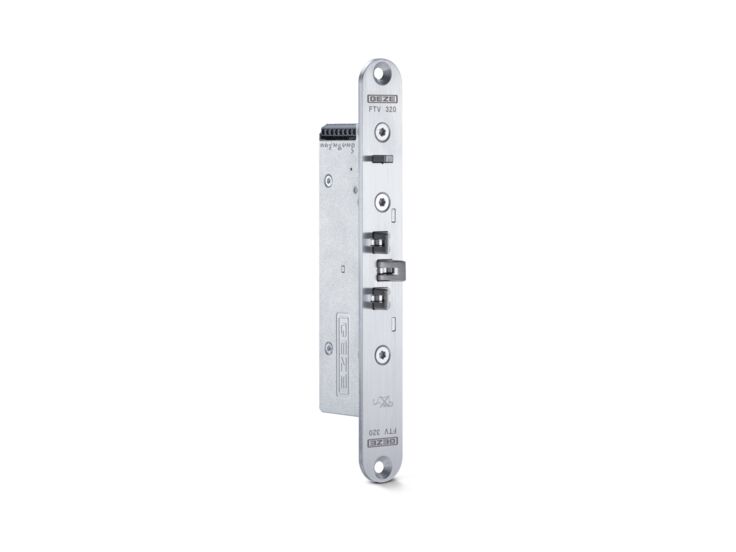

Fluchttürverriegelung FTV 320 |
Stulp 22 x 220 x 3 mm, eckig für Rohrrahmentüren / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
22 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158908 |
Fluchttürverriegelung FTV 320 |
Stulp 24 x 200 x 3 mm, eckig für Rohrrahmentüren / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158906 |
Fluchttürverriegelung FTV 320 |
Stulp 20 x 200 x 3 mm, rund für Vollblatttüren (Holz) / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
20 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
rund |
| 158911 |
Fluchttürverriegelung FTV 320 |
Stulp 30 x 200 x 3 mm, eckig für Rohrrahmentüren / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
30 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158914 |
Fluchttürverriegelung FTV 320 |
Stulp mit Fallenführung 35 x 200 x 3 mm, eckig, Austauschvariante FTÖ 331 / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
35 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158912 |
Fluchttürverriegelung FTV 320 |
Winkelstulp 30 x 48 x 220 x 3 mm, eckig Austauschvariante FTÖ 331 / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
30 x 48 x 220 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158910 |
Fluchttürverriegelung FTV 320 |
Stulp 28 x 200 x 3 mm, eckig für Rohrrahmentüren / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
28 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
| 158909 |
Fluchttürverriegelung FTV 320 |
Stulp 24 x 200 x 3 mm, rund für Vollblatttüren (Stahl) / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
24 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
rund |
| 158913 |
Fluchttürverriegelung FTV 320 |
Stulp 25 x 200 x 3 mm, eckig, Austauschvariante FTÖ 331 / Stulp vormontiert DIN-Richtung: L/R universal Maße FTV 320: 15 x 139 x 37 mm Ausführung: Ruhestrom Betriebsspannung: 24 V DC Stromaufnahme verriegelt: 100 mA Aufbruchfestigkeit: mind. 5 kN Fallenvorlast: mind. 3 kN Betriebstemperatur: -20 bis +60 °C |
25 x 200 x 3 mm |
15 x 138 x 37 mm |
24 V DC |
links / rechts |
im Türrahmen, im Türblatt |
3000 N |
Ja |
6 mm |
0 |
IP30 |
Stahl-Feinguss |
Ja |
eckig |
