Gleitschiene 2-flügelig

TS 5000 R-ISM Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter

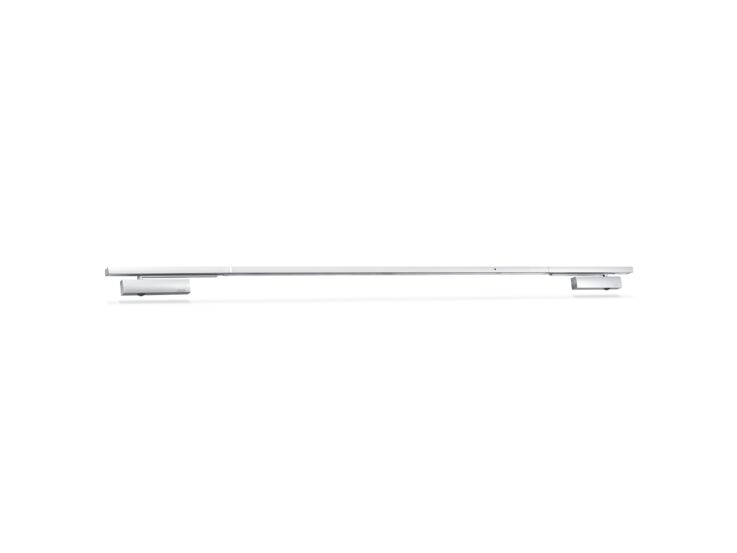

Türschließersystem TS 5000 R-ISM/0 SoftClose / ECline mit HM Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung, Rauchschalter und mit integrierter Öffnungsdämpfung, welche stark aufgeworfene Türen abbremst.
  • System aus zwei Türschließern TS 5000 und R-ISM Gleitschiene
  • Stufenlos einstellbare Schließkraft von EN 2-6
  • Betriebsspannung 230 V AC
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Integrierte Rauchschalterzentrale, deren Signal im Brandfall die Tür selbstständig schließt
Mehr anzeigen
  • Rauchschalter mit Verschmutzungsanzeige und Alarmschwellennachführung
  • Zusätzliche Rauchmelder anschließbar
  • Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-130°
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Schließgeschwindigkeit kann individuell angepasst werden
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar
  • Abfrage der Offenhaltung des Türflügels über potenzialfreien Kontakt der elektrischen Feststellung
Kontaktieren Sie uns

TS 5000 R-ISM

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Zweiflügelige Anschlagtüren
  • Symmetrische und asymmetrische Türteilung möglich
  • Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, Überlänge bis 3200 mm
  • Minimaler Bandabstand 1500 mm, minimale Breite des Gangflügels 875 mm und des Standflügels 400 mm
  • Türblattmontage Bandseite

Einbausituationen in Referenzobjekten und Videos

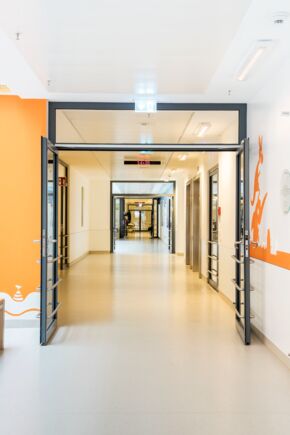

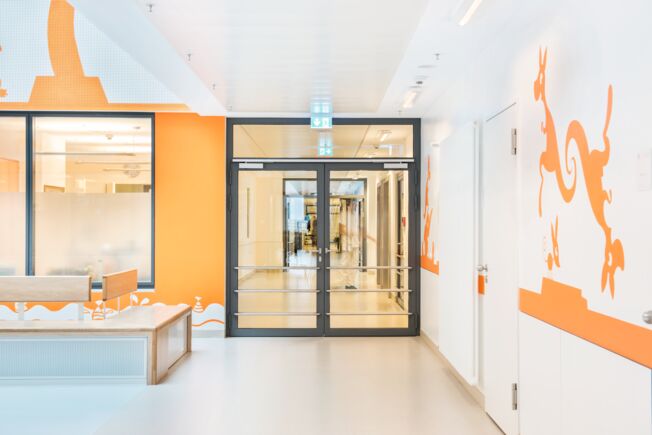

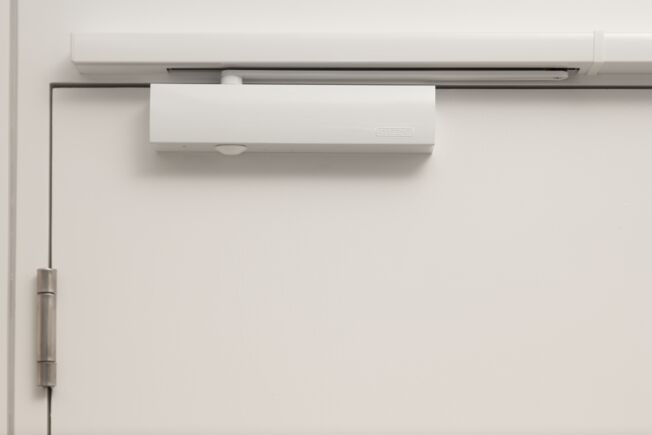

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Olgahospital in Stuttgart. Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter.

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Olgahospital in Stuttgart.

Brandabschnittstür mit TS 5000 R-ISM, Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung und Rauchschalter. © Jürgen Pollak / GEZE GmbH

Technische Daten zum Produkt

TS 5000 R-ISM
Schließkraft nach EN 1154 EN 2 - 6
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm 1400 mm
Flügelbreite (max.) 1400 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Eingangsspannung 230 V AC
Frequenz Versorgungsspannung 50 Hz
Minimaler Bandabstand 1500 mm
Minimale Standflügelbreite 400 mm
Eignung Brandschutztüren Ja
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Feststellung Elektrisch
Feststellung am Gangflügel / Standflügel Ja / Ja
Feststellbereich 80 ° - 130 °
Rauchschalter integriert Ja
Schließfolgeregelung integriert Ja

Downloads

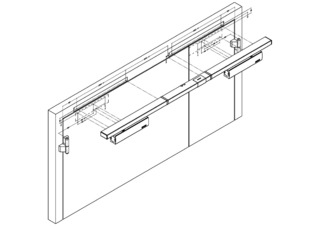

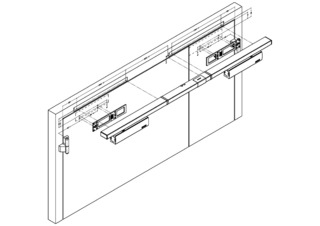

Türschließersystem TS 5000 R-ISM/0 SoftClose / ECline mit HM Produktaufnahme (47699)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

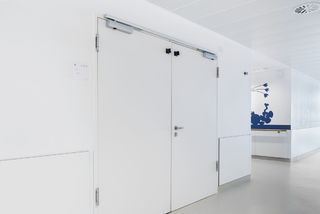

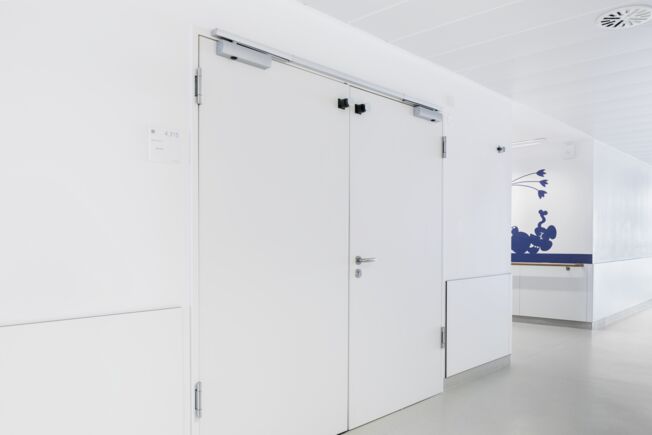

Brandschutztür mit TS 5000 R-ISM und Feststellung über Haftmagnet, verbaut im Olgahospital in Stuttgart. Einbausituation (603569)
KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

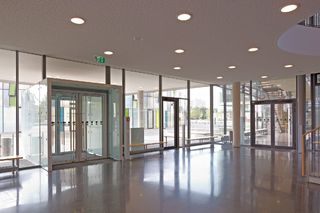

Eingang Berufsschulzentrum mit Drehtüren und Notausgang Einbausituation (51695)
KENNZEICHNUNGSPFLICHT:  © Robert Sprang / GEZE GmbH

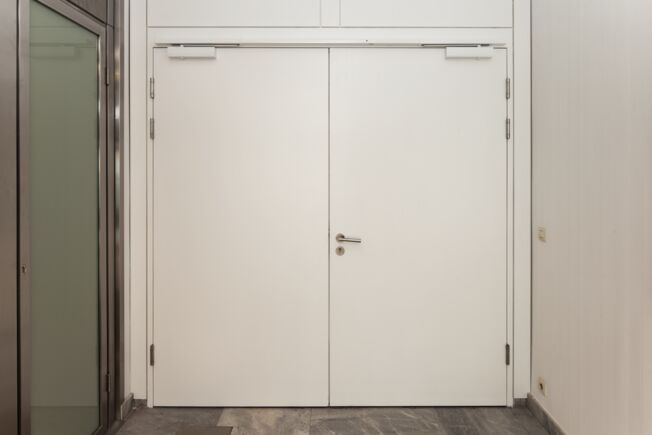

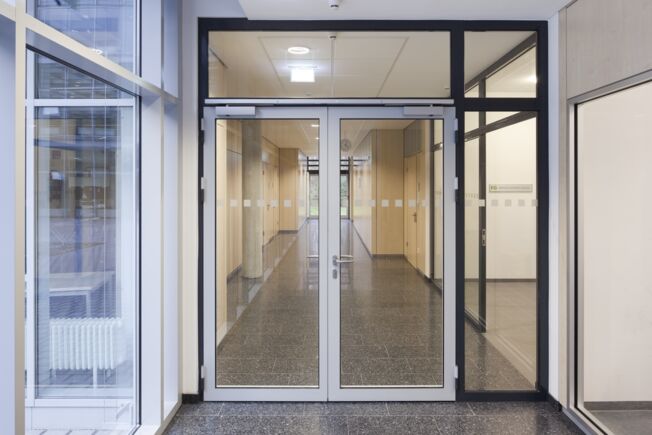

Gleitschienentürschließer TS 5000 R-ISM Einbausituation (44029)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM Einbausituation (50542)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM Einbausituation (50852)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH

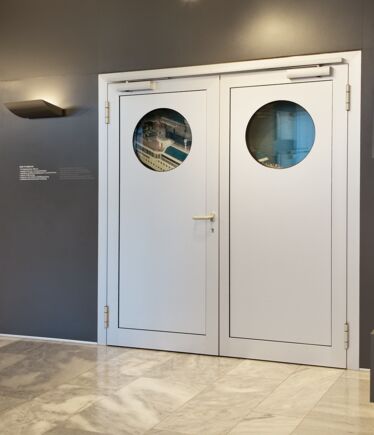

Gleitschienentürschließer TS 5000 R-ISM, Showroom Leonberg Einbausituation (45689)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

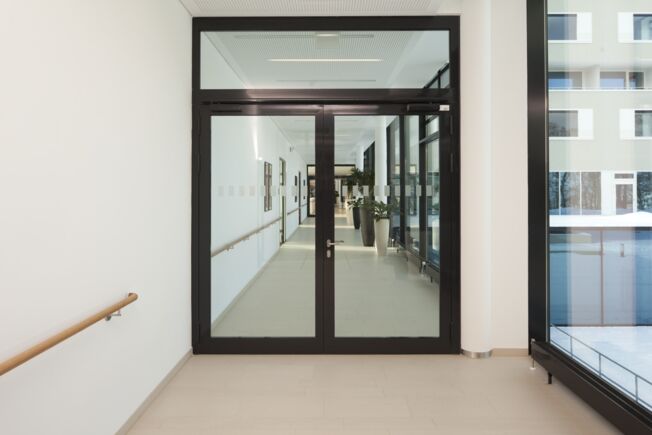

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Augustinum in Stuttgart. Einbausituation (44752)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH

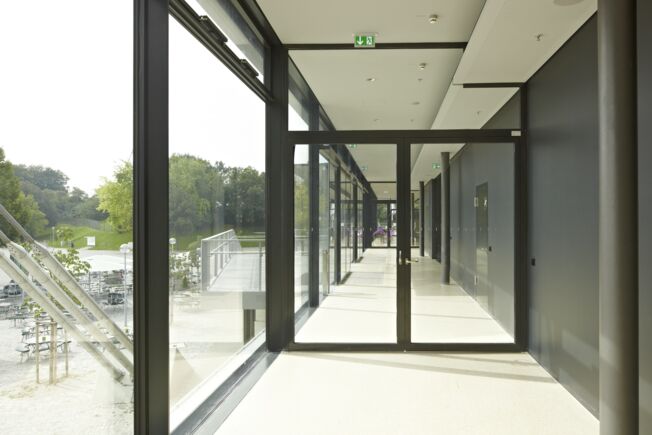

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Coubertin in München. Einbausituation (380812)
KENNZEICHNUNGSPFLICHT:  © Robert Sprang / GEZE GmbH

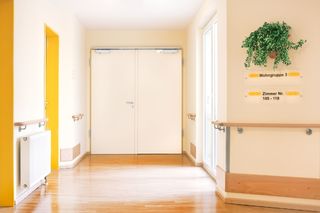

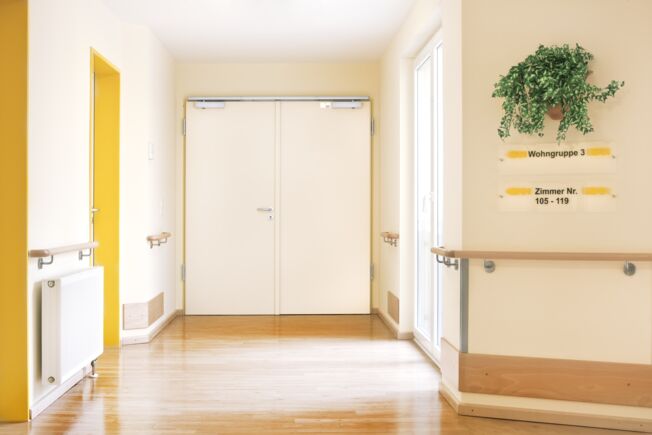

Gleitschienentürschließer TS 5000 R-ISM, verbaut im Integra Pflegeheim in Ronnenberg. Einbausituation (50068)
KENNZEICHNUNGSPFLICHT:  © Lothar Wels / GEZE GmbH
Gleitschienentürschließer TS 5000 R-ISM, verbaut im Olgahospital in Stuttgart. Einbausituation (603571)
KENNZEICHNUNGSPFLICHT:  © Jürgen Pollak / GEZE GmbH

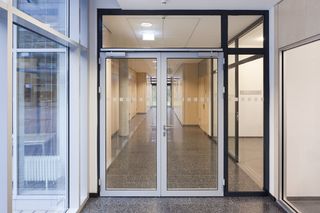

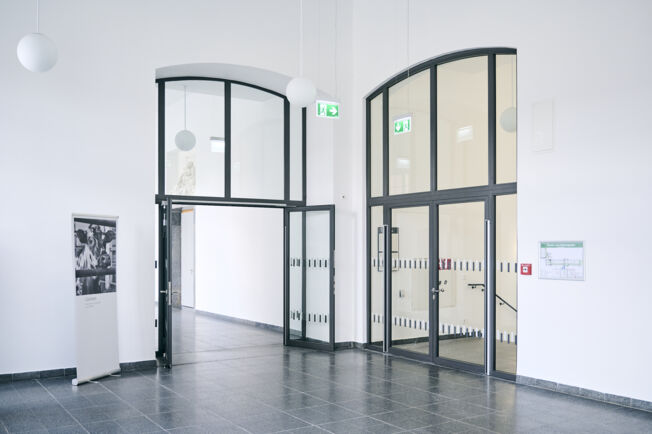

TS 5000 R-ISM, Uni Schloss Mannheim Einbausituation (2274900)
KENNZEICHNUNGSPFLICHT:  © Nico Walke / GEZE GmbH

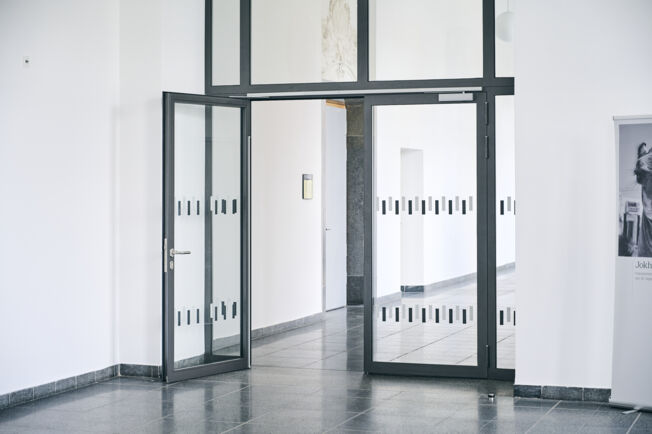

TS 5000 R-ISM, Uni Schloss Mannheim Einbausituation (2274898)
KENNZEICHNUNGSPFLICHT:  © Nico Walke / GEZE GmbH
TS 5000 R-ISM * Produktdatenblatt DE TS 5000 R-ISM * Produktdatenblatt DE
Montageanleitung TS 5000 R-ISM, TS 5000 R-ISM / G, TS 5000 R-ISM / S, TS 5000 R-ISM / 0 Montageanleitung DE EN ES FR (763937)
Feststellanlage FA GC 150 Anschlussplan DE (776643)
Allgemeine Bauartgenehmigung FA GC 150 Feststellanlage Zertifikat DE (872795)
Beiblatt Einstellempfehlungen Obentürschließer TS 1500 - 5000 Beiblatt DE EN (768969)
Beiblatt Sonderschaltungen GC 151 Beiblatt DE EN (776652)

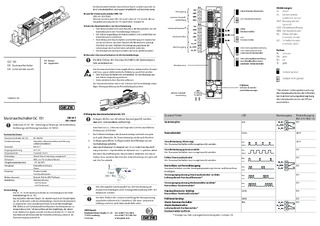

Beiblatt Sturzrauchschalter GC 151 Beiblatt DE EN (776594)
GEZE TS 5000 R-ISM Schließkraft EN 2-6
(.doc | 52 KB)
Flyer Folder FAQ - GEZE Türschließer Flyer/Folder DE (866617)
Einbauoptionen für obenliegende Türschließer Produktprospekt DE (380494)
Produktübersicht Produktprospekt DE (531263)
Türschließer mit Gleitschiene Produktprospekt DE (383066)
Produktverifizierung Gebäudezertifizierungssysteme Türschließersysteme Umweltdeklaration DE (2540732)
Umweltproduktdeklaration (EPD) GEZE-Türschließer Umweltdeklaration DE (766335)
GEZE 3D Modell TS 5000 R-ISM Montageplatte
(.stp | 5 MB)
GEZE 3D Modell TS 5000 R-ISM Montageplatte
(.stp | 9 MB)

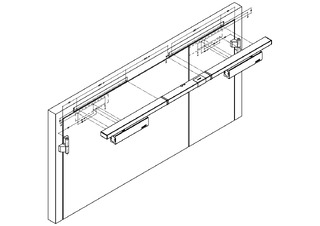

Zeichnung TS 5000 und Varianten mit R-Gleitschiene mit Montageplatte in Türblattmontage Bandseite 3D Modell (1156753)
Zeichnung TS 5000 und Varianten mit R-Gleitschiene ohne Montageplatte in Türblattmontage Bandseite 3D Modell (1156755)
TS 5000 ISM/E-ISM/R-ISM auf Stahltür Bandseite
(.dxf | 717 KB)

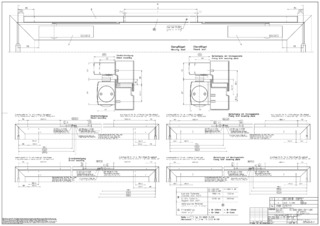

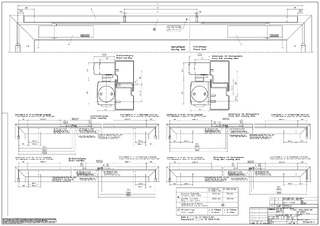

TS 5000 ISM/E-ISM/R-ISM auf Stahltür Bandseite Einbauzeichnung DE EN (769228)

Varianten & Zubehör

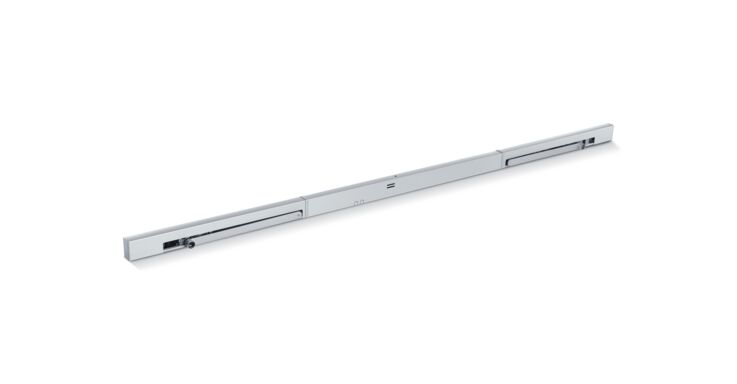

R-ISM Gleitschiene TS 5000 Überlänge
Besteht aus

R-ISM-Gleitschiene TS 5000

Mit Schließfolgeregelung, beidseitiger elektrischer Feststellung, Rauchschalterzentrale und Hebeln

Produktdetails
R-ISM Gleitschiene TS 5000 Überlänge
Besteht aus

R-ISM-Gleitschiene TS 5000 Überlänge

Bis 3200 mm mit Schließfolgeregelung, beidseitiger elektrischer Feststellung, Rauchschalterzentrale und Hebeln

Produktdetails
GEZE TS 5000 Schließer
Besteht aus

Schließkörper TS 5000

Grundkörper für Gleitschienentürschließer EN 2-6 mit Öffnungsdämpfung

Produktdetails
