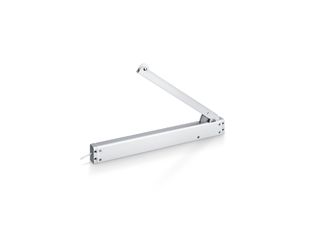

RWA K 600 T Klapphebelantrieb für Zuluftsysteme zur Montage an Türen
- 90° Türöffnung in weniger als 60 Sekunden
- Starker Antrieb mit hohem Drehmoment
- Anschlusskabel mittels Stecker einfach austauschbar
- Integrierter Meldekontakt für die Türöffner-Steuerung oder Rückmeldungen
- Tür bleibt frei begehbar durch die frei aufliegende Betätigung des Hebels mittels einer Druckrolle
Anwendungsbereiche
- Einsatz im Zuluftsystem, bei dem große Öffnungswinkel gefordert sind
- Ein- und zweiflügelige RWA-Zulufttüren
- Montage auf der Band- oder Bandgegenseite

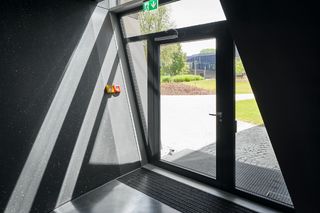

Einbausituationen in Referenzobjekten und Videos

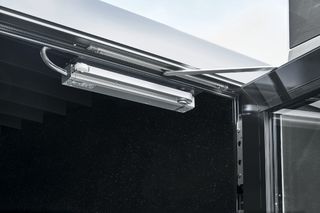

RWA-Zulufttür mit einem Klapphebelantrieb K 600 T und der Motorschloss-Zusatzsteuerung GC Lock Control SHEV GC Lock Control SHEV.
GEZE bietet eine umfassende RWA-Lösung an, die die RWA-Zentrale, Türantriebe, selbstverriegelnde Panikschlösser und die Motorschloss-Zusatzsteuerung GC Lock Control SHEV umfasst. Die GC Lock Control SHEV gewährleistet dabei den sicheren Betrieb von Motorschlössern an einer RWA-Zulufttür im Alarmfall und fungiert gleichzeitig als zentraler Anschlusspunkt für alle Türkomponenten an das RWA-System. © GEZE GmbH
Klapphebelantrieb GEZE K 600 F + Verriegelungsantrieb
© Lorenz Frey / GEZE GmbH
RWA K 600 T
Klapphebelantrieb für Zuluft-Systeme zur Montage an Türen © Lorenz Frey / GEZE GmbH

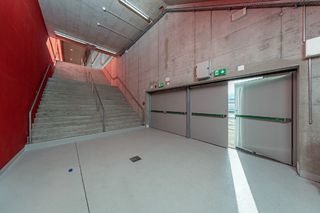

Notausgang Tissot Arena Biel mit RWA K 600
Treppe und Notausgang der Tissot Arena Biel mit Klapphebelantrieb RWA K 600 an zweiflügeliger Tür mit Schließfolgereglung. © Lorenz Frey / GEZE GmbH

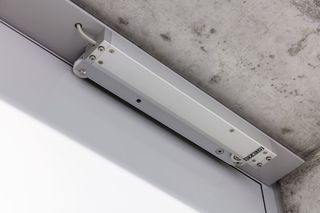

Klapphebelantrieb RWA K 600 Notausgang
Klapphebelantrieb RWA K 600 an Notausgang für Fluchtweg, zweiflügelig mit Schließfolgenregelung. Einsatz in der Tissot Arena Biel. © Lorenz Frey / GEZE GmbH

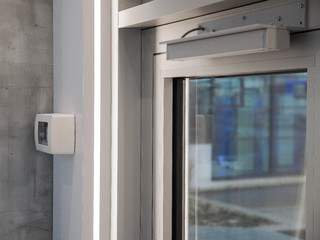

K 600 Klapphebelantrieb
Ausgestattet mit dem Klapphebelantrieb K 600 zur Frischluftversorgung im Brandfall. © Robert Sprang / GEZE GmbH
K 600 Klapphebelantrieb
Ausgestattet mit dem Klapphebelantrieb K 600 zur Frischluftversorgung im Brandfall. © Robert Sprang / GEZE GmbH
Technische Daten zum Produkt
| RWA K 600 T | |
| Abmessungen | 421 x 40 x 56 mm |
| Gehäusematerial | Aluminium |
| Druckkraft | 600 N |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.4 A |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 5 m |
| Sonderlänge Anschlusskabel | 10 m |
| Min. Aderquerschnitt | 0.5 mm² |
| Anzahl der Adern | 5 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP32 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Öffnungsgeschwindigkeit einstellbar (Lüftung) | Ja |
| Zusätzliche Verriegelung erhältlich | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Endlagenabschaltung ausgefahren | Interner Weggeber |
| Endlagenabschaltung eingefahren | Interner Weggeber |
| Überlastabschaltung | Ja |
| Anzahl Synchronisierung Antriebe | 2 |
