Öffnungsantriebe
E 3000 Spindelantrieb für besonders schwere Dachflächenfenster
- Sehr hohe Zug- und Druckkraft
- Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
- Aluminiumgehäuse für höchste Designansprüche
- Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
- Synchronisierung von max. vier Antrieben ohne externes Steuergerät
- Geprüft nach EN 12101-2 (NRWG)
Anwendungsbereiche
- Sehr schwere Fenster im Dachbereich
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
- Einsatz im Abluftsystem
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Technische Daten zum Produkt
| E 3000 | |
| Abmessungen | Hub + 465, Ø 50 mm |
| Öffnungsgeschwindigkeit RWA | 7,8 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 7.8 mm/s |
| Druckkraft (max.) | 3000 N |
| Zuhaltekraft (max.) | 25000 N |
| Zugkraft | 3000 N |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 5 A |
| Leistungsaufnahme | 91 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 3 m |
| Sonderlänge Anschlusskabel | 5 m. 10 m |
| Min. Aderquerschnitt | 1 mm² |
| Anzahl der Adern | 3 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP54 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch |
| Endlagenabschaltung eingefahren | elektronisch |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, bis 300 mm Hub |
| NRWG geprüft | Ja |
| NRWG Zusatzinformation | ja, bis 300 mm Hub |
| Anzahl Synchronisierung Antriebe | 4 |
| Dachfenster AUSWÄRTS | Ja |
Downloads

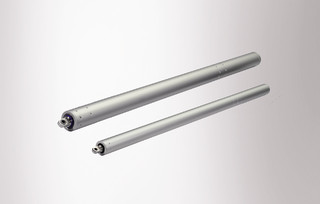

Produktaufnahme
E 1500 S / E 3000
KENNZEICHNUNGSPFLICHT:
© GEZE GmbH
Anschlussplan
Ausschreibungstexte
Einbauerklärung
Konformitätserklärung
Montageanleitung
Produktprospekt
Zertifikat

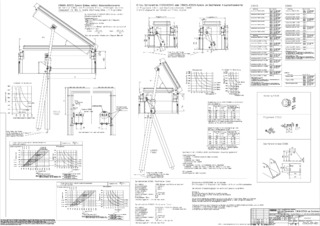

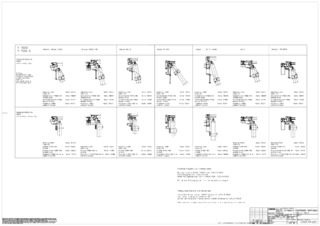

Einbauzeichnung
