Öffnungsantriebe

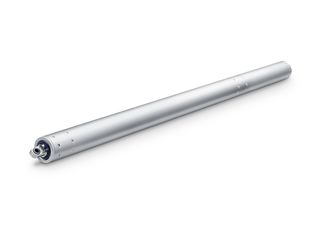

E 1500 N Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich
- Schmale Abmessungen und ein Aluminiumgehäuse für höchste Designansprüche
- Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
- Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
- Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
- Syncro-Set ohne externes Steuergerät
Anwendungsbereiche
- Schwere Fensterelemente im Fassaden- und Dachbereich
- Natürliche Lüftung, Rauch- und Wärmeabzugsanlagen (RWA)
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
- Einsatz im Abluft- und Zuluftsystem
- Montage an Holz-, Kunststoff- oder Metallfenstern
Technische Daten zum Produkt
| E 1500 N | |
| Abmessungen | 36 x 36 mm |
| Öffnungsgeschwindigkeit RWA | 4 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 4 mm/s |
| Schließgeschwindigkeit (max.) | 4 mm/s |
| Zuhaltekraft (max.) | 5000 N |
| Druckkraft | 1600 N |
| Zugkraft | 1600 N |
| Spannung im Betrieb | 24 V (+25 % bis -20 %) |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.2 A |
| Leistungsaufnahme | 29 W |
| Restwelligkeit | 20 % |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 2.5 m |
| Sonderlänge Anschlusskabel | 5 m, 10 m |
| Min. Aderquerschnitt | 1 mm² |
| Anzahl der Adern | 3 Adern |
| Betriebstemperatur | -5 - 75 °C |
| Schutzart | IP65 |
| Schutzklasse | III |
| Syncro-Funktion | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch |
| Endlagenabschaltung eingefahren | elektronisch |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, bis 300 mm Hub |
| Anzahl Synchronisierung Antriebe | 4 |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Kippfenster AUSWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Flügelmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
| Dachfenster AUSWÄRTS | Ja |
Downloads

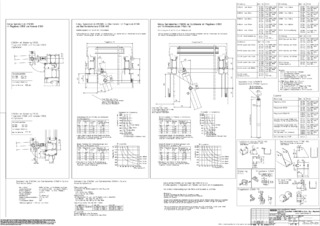

E 1500 N
KENNZEICHNUNGSPFLICHT: © GEZE GmbH

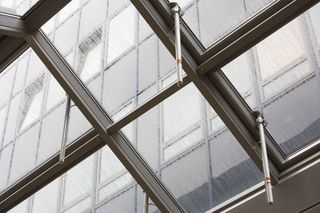

Spindelantrieb E 1500
