Türzentralen vernetzbar - TZ 320 Serie

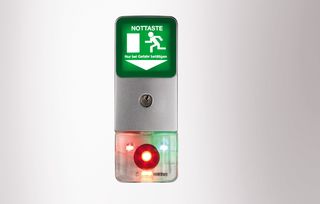

TZ 320 S UP Türzentrale zur Steuerung von Fluchtwegtüren mit Schlüsseltaster

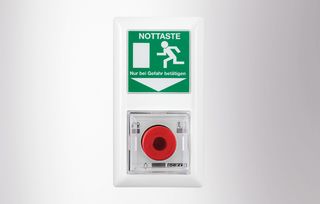

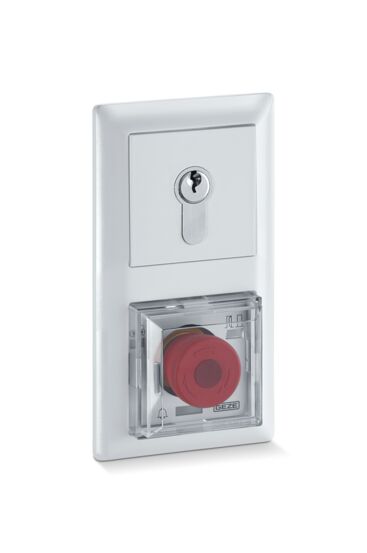

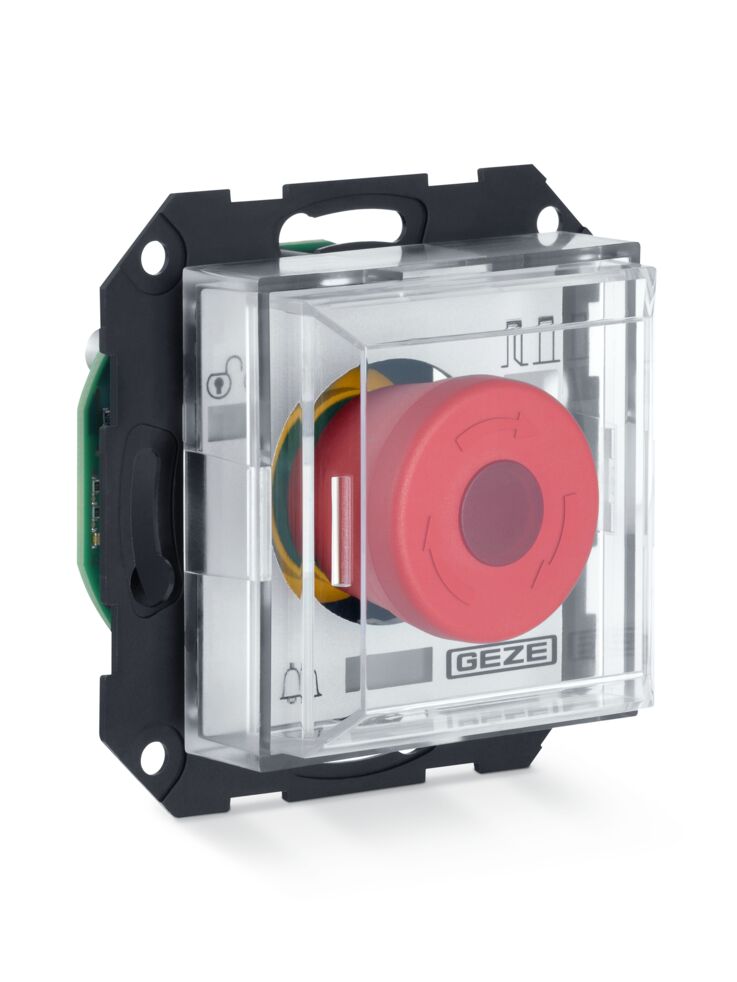

TZ 320 S, UP Jung AS 500 weiß SecuLogic Rettungswegsystem, Unterputzzentrale im Schalterprogramm Jung AS 500, TST 320 Steuerung mit Nottaste und Schlüsseltaster
  • Flächig bedienbare Schlaghaube ermöglicht in Paniksituationen schnelle und sichere Betätigung der beleuchteten Nottaste
  • Farbige Anschlussklemmen erleichtern den elektrischen Anschluss
  • Drei frei parametrierbare Eingänge und zwei frei parametrierbare Ausgänge bieten zahlreiche Möglichkeiten für zusätzliche Komponenten
  • Anzahl der Ein- und Ausgänge lässt sich mit Hilfe des Schnittstellenmoduls IO 420 oder der Klemmenbox KL 220 erweitern
  • Kompakte Bauweise mit nur zwei Unterputzdosen
  • Integrierter Schlüsseltaster ermöglicht berechtigte Begehung der Fluchttür
Kontaktieren Sie uns

TZ 320 S UP

Anwendungsbereiche

  • EltVTR-konforme Absicherung einer Fluchttür gegen unbefugtes Begehen
  • An ein- und zweiflügeligen Türen einsetzbar
  • Vernetzbarkeit über Bus ermöglicht z.B. Schleusensteuerungen, Weiterleitung von Alarmen, Anbindung an Gebäudeleittechnik
  • Mit Motorschlössern und Drehtürantrieben kombinierbar
  • Realisierung einer bidirektionalen Fluchttür
  • Unterputzmontage sorgt für eine nahtlose Integration in das Gebäude

Einbausituationen in Referenzobjekten und Videos

TZ 320 Fluchttürsteuerung im Olgahospital Einsatz der TZ 320 Fluchttürsteuerung im Olgahospital, Stuttgart.

TZ 320 Fluchttürsteuerung im Olgahospital

Einsatz der TZ 320 Fluchttürsteuerung im Olgahospital, Stuttgart. © Jürgen Pollak / GEZE GmbH

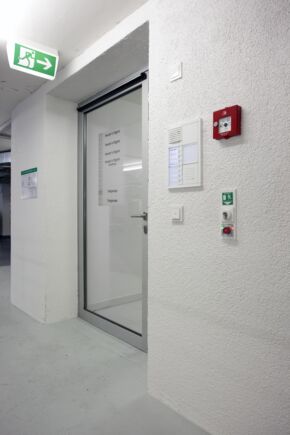

Fluchttürsteuerung TZ 320 Einsatz der Fluchttürsteuerung TZ 320 im Firmengebäude Z-UP, Stuttgart.

Fluchttürsteuerung TZ 320

Einsatz der Fluchttürsteuerung TZ 320 im Firmengebäude Z-UP, Stuttgart. © Nikolaus Grünwald / GEZE GmbH

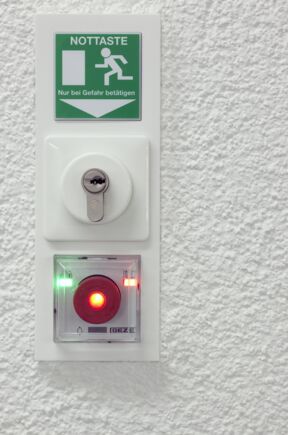

Fluchttürsteuerung TZ 320, Stuttgart. Door control unit TZ 320 installed in the office building Z-UP

Fluchttürsteuerung TZ 320, Stuttgart.

Door control unit TZ 320 installed in the office building Z-UP © Nikolaus Grünwald / GEZE GmbH

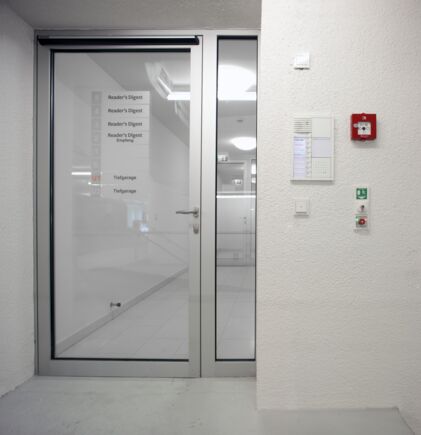

Fluchttürsteuerung TZ 320 verbaut im Firmengebäude Z-UP, Stuttgart. Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren

Fluchttürsteuerung TZ 320 verbaut im Firmengebäude Z-UP, Stuttgart.

Türzentrale zur universell einsetzbaren Steuerung und Absicherung vernetzter Fluchttüren © Nikolaus Grünwald / GEZE GmbH

Technische Daten zum Produkt

TZ 320 S UP
Breite 81 mm
Höhe 152 mm
Montageart Unterputz
Betriebstemperatur -10 - 55 °C
Schutzart IP30
Betriebsspannung 24 V DC
Stromaufnahme 130 mA
Versorgungsspannung 24 V DC
Kontaktbelastbarkeit 30 V / 1 A
Sabotagekontakt Ja
Anzahl Eingänge 3 Stk.
Anzahl Ausgänge 2 Stk.
Nottaste Ja
Optische Anzeige ja
Lautstärke 75 db
Zylinder Art Euro Profilhalbzylinder
Mit Flachbandkabel Ja
Parametrierung Serviceterminal ST 220
Entspricht EltVTR Ja

Downloads

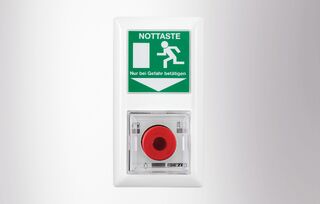

TZ 320 S, UP Gira E2 weiß Produktaufnahme (396147)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
TZ 320 S, UP Jung AS 500 weiß Produktaufnahme (396148)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
TZ S UP E2, anthrazit Produktaufnahme (396151)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
TZ S UP LS 990, alpinweiß Produktaufnahme (1784488)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

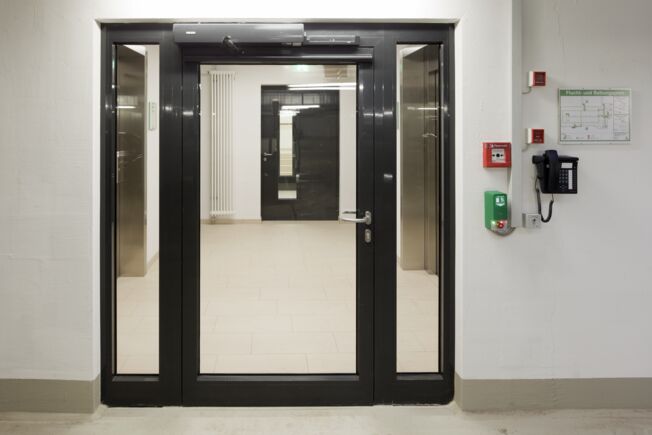

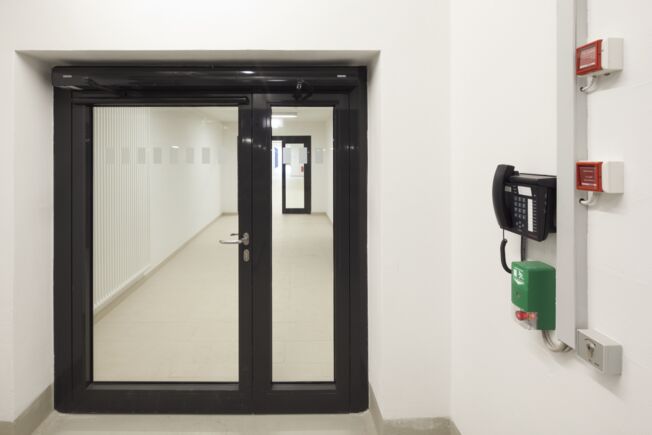

Drehtürantrieb TSA 160 NT F-IS, GC334 Sensorleiste und die Türzentrale RWS TZ320 SN AP Einbausituation (44558)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH
Drehtürantrieb TSA 160 NT F-IS, GC334 Sensorleiste und die Türzentrale RWS TZ320 SN AP Einbausituation (44459)
KENNZEICHNUNGSPFLICHT:  © Dirk Wilhelmy / GEZE GmbH
Fluchttürsteuerung TZ 320 Einbausituation DE (50697)
KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH

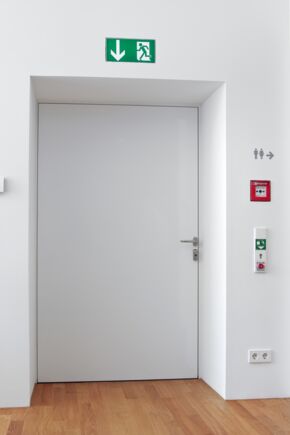

Fluchttürsteuerung TZ 320 im Vitra Haus im Vitra Haus, Weil am Rhein. Einbausituation (46491)
KENNZEICHNUNGSPFLICHT:  © Oliver Look / GEZE GmbH

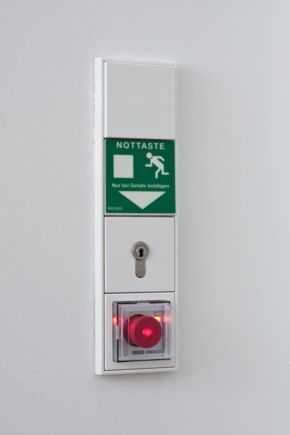

Fluchttürsteuerung TZ 320 im Vitra Haus, Weil am Rhein. Einbausituation (47421)
KENNZEICHNUNGSPFLICHT:  © Oliver Look / GEZE GmbH
Fluchttürsteuerung TZ 320 verbaut im Firmengebäude Z-UP, Stuttgart. Einbausituation DE (46627)
KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH
Fluchttürsteuerung TZ 320, Stuttgart. Einbausituation DE (49638)
KENNZEICHNUNGSPFLICHT:  © Nikolaus Grünwald / GEZE GmbH
TZ 320 S UP * Produktdatenblatt DE TZ 320 S UP * Produktdatenblatt DE
Montage- /Inbetriebnahmeanleitung mit GEZE SECULOGIC TZ 320/TZ 321/Z 322 Rettungswegsystem Türzentrale Benutzerhandbuch DE (790520)
121008 PFSTP4 TZ3XX MIT 828 Anschlussplan DE (790957)
Anschlussplan TZ 320 BSN mit IQ lock EM Anschlussplan DE (793622)
IQ lock AUT mit K 600, TZ 320 SN & Ansteuerung Anschlussplan DE (790432)
IQ lock EL mit EMD (-F, -I), TZ 320 SN & Ansteuerung Anschlussplan DE (790429)
TZ 320 - Powerturn 1flg. - IQ Lock EL Anschlussplan DE (790397)
TZ 320 BSN mit EMD Anschlussplan DE (792976)
TZ 320 BSN mit FTV 320 Anschlussplan DE (792690)
TZ 320 BSN mit T 320 & FTV 320 Anschlussplan DE (792209)
TZ 320 S Komfort TSA 160 NT Slimdrive EMD 1-flg. Kabelplan DE (793072)
TZ 320 SN Komfort Kabelplan DE (794216)
TÜV-Zertifikat P-3360/09 TZ 320 SecuLogic-Rettungswegsystem Zertifikat DE (793058)
TÜV-Baumusterprüfbescheinigung P-3360/09 Anlage 1 GEZE SecuLogic-Rettungswegsystem TZ 320 Baumusterprüfbescheinigung DE (792109)
TÜV-Baumusterprüfbescheinigung P-3360/09 GEZE SecuLogic-Rettungswegsystem TZ 320 Baumusterprüfbescheinigung DE (790813)
Türzentrale_TZ320 mit Bedienelementen im Außenbereich.pdf Einbauerklärung DE (793115)
GEZE Service Automatik für Flucht und Rettungswegsysteme
(.doc | 39 KB)
GEZE Service für Rettungswegsysteme
(.doc | 37 KB)
GEZE TZ 320 Komfort mit KL 220
(.doc | 70 KB)
Produktübersicht Produktprospekt DE (531263)
Rettungswegsysteme Produktprospekt DE (385603)

Varianten & Zubehör

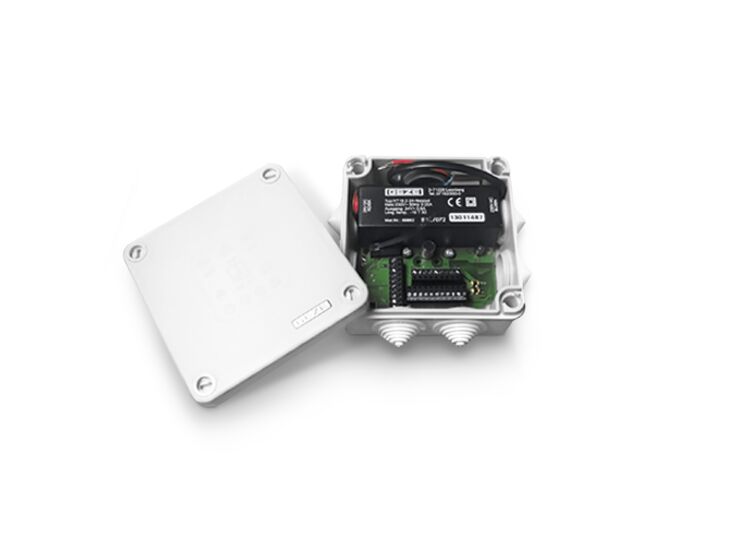

GEZE KL 220
Zubehör

KL 220 AP

Klemmenbox zur Erweiterung der Anzahl analoger Ein- und Ausgänge einer TZ 32x

Produktdetails
Relaisplatine RP 220
Zubehör

Relaisplatine RP 220

Universell einsetzbare Relaisplatine zur Erzeugung und Schaltung potenzialfreier Kontakte

Produktdetails
Schlüsseltaster SCT 220 UP
Zubehör

SCT 220 UP

Schlüsseltaster zur berechtigten Ansteuerung und zur Änderung der Betriebsart von Automatiktüren, Unterputz

Produktdetails
