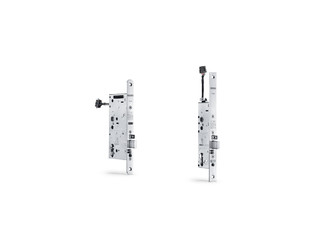

Panikschlösser für Rohrrahmentüren

IQ lock EL Elektromechanisches Motorschloss für die Kombination mit Drehtürantrieben an einflügeligen Türen

Motorische Entriegelung der Tür in weniger als einer Sekunde
Mechanische Selbstverriegelung sorgt für einen selbsttätigen Riegelausschluss bei jedem Schließen
Panikfunktion, die (auch verriegelte) Fluchttüren jederzeit in Fluchtrichtung öffnet
Geteilte Kreuzfalle verhindert das Blockieren des Riegels auch unter Vorlast
Elektrische Ablaufsicherung sorgt für ein sicheres Verriegeln der Tür
Verschiedene Betriebsarten für jede Situation

Integrierte Rückmeldekontakte ermöglichen die vollständige Überwachung der Tür
Wahlweise Sabotageüberwachung oder Zylinderkontakt
Kleines Hinterdornmaß und geringe Abmessungen des Schlosskastens

Kontaktieren Sie uns

Anwendungsbereiche

Einflügelige Notausgangs- und Paniktüren
Türen im Verlauf von Flucht- und Rettungswegen
Feuer- und Rauchschutztüren (mit Motorschlosssteuerung MST 210)
RWA-Zulufttüren
Zutrittskontrollsysteme
Kombinierbar mit GEZE automatischen Drehtürsystemen

Technische Daten zum Produkt

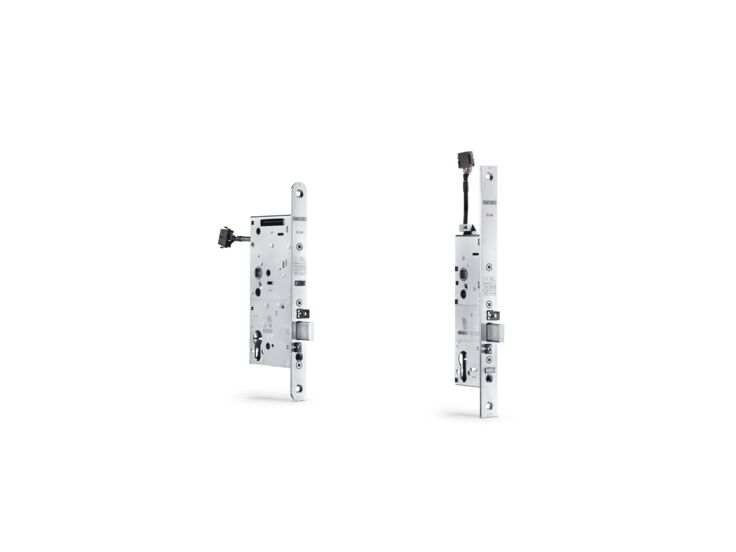

	IQ lock EL
DIN Richtung	links / rechts
Betriebstemperatur	-10 - 50 °C
Motorische Entriegelung	< 1 s
Panikfunktion / Mechanisch selbstverriegelnd	Ja
Geteilte Kreuzfalle (3 mm Abstand zwischen Falle und Riegel)	Ja
Elektrische Ablaufsicherung	Ja
Drei Betriebsarten (Tagbetrieb / Dauerentriegelt / Nachtbetrieb)	Ja
Rückmeldekontakte für Schlosszustände	Ja
Wahlweise Sabotageüberwachung oder Zylinderkontakt	Ja
Ansteuerung	externer Kontakt
Stromaufnahme	80 mA bei 24V / 400 mA bei 24V kurzzeitig, 160 mA bei 12V / 1 A bei 12V kurzzeitig
Kontaktbelastbarkeit	30 V / 500 mA
Druckfestigkeit gegen Aufbruch	10000 N
Anschlusskabel Länge	15 m

Downloads

Anschlussplan

Download (.PDF | 167 KB)

Download (.PDF | 219 KB)

Download (.PDF | 310 KB)

Zertifikat

Download (.PDF | 834 KB)

Download (.PDF | 493 KB)

Download (.PDF | 486 KB)

Produktprospekt

Download (.PDF | 751 KB)

Download (.PDF | 10 MB)

Leistungserklärungen

Download (.PDF | 3 MB)

Leistungserklärungen BG CS DE EL EN ES FR HR HU IT NL PL RO SK (791870)

Download (.PDF | 3 MB)

Varianten & Zubehör

Zubehör
Varianten

Zubehör

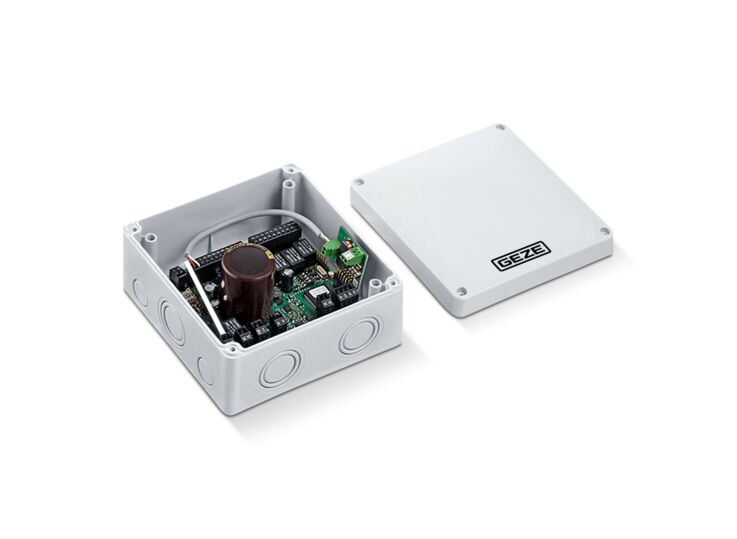

MST 210

Motorschlosssteuerung für IQ lock EL und IQ lock EL DL

Produktdetails

Zubehör

Lösbarer Kabelübergang

Führung des Anschlusskabels auf den Türflügel

Produktdetails

Zubehör

GC Lock Control SHEV

Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür

Produktdetails

Nur Unterschiede anzeigen

Ident-Nr.	Bezeichnung	Beschreibung	Entfernung Schloss	Dornmaß	DIN Richtung	Stulpabmessungen	Versorgungsspannung	Farbe
103640	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121822	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
115021	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121821	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
121826	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103641	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
103644	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103643	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121827	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121824	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121825	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	65 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
121823	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 24 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links / rechts	24 x 270 x 3 mm	12 - 24 V DC	EV1
103695	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	100 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
103642	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 20 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links / rechts	20 x 235 x 3 mm	12 - 24 V DC	EV1
178372	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 24 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	55 mm	links / rechts	24 x 235 x 3 mm	12 - 24 V DC	EV1
163806	Motorschloss IQ lock EL	für Vollblatttüren mit rundem Stulp 24 x 235 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	72 mm	80 mm	links / rechts	24 x 235 x 3 mm	12 - 24 V DC	EV1
157359	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 22 x 285 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links / rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1
162566	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 28 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	35 mm	links / rechts	28 x 270 x 3 mm	12 - 24 V DC	EV1
163328	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 22 x 285 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links / rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1
162567	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 28 x 270 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	40 mm	links / rechts	28 x 270 x 3 mm	12 - 24 V DC	EV1
157360	Motorschloss IQ lock EL	für Rohrrahmentüren mit eckigem Stulp 22 x 285 x 3 mm / Betriebsspannung: 12 - 24 V DC Stromaufnahme: 80 mA / 24 V; 160 mA / 12V max. Stromaufnahme (kurzzeitig): 400 mA / 24 V; 1 A / 12 V	92 mm	45 mm	links / rechts	22 x 285 x 3 mm	12 - 24 V DC	EV1
