TSA 325 NT GG Automatisches Karusselltürsystem zur Realisierung von Ganzglaslösungen
- Sehr laufruhige verschleißarme Antriebslösung mit mind. 17 mm Kranzhöhe
- Antriebs- und Steuerungstechnik sind komplett im Boden versteckt

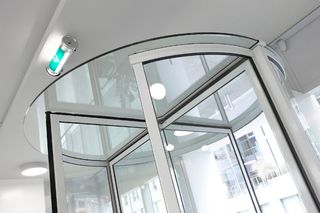

- Glasdach mit reduzierten Profilen vermittelt zusätzliche Transparenz
- Reduzierte Aluminiumprofile mit abgerundeten Kanten schaffen eine moderne Optik
- Trommelwände aus gebogenem Verbundsicherheitsglas (VSG)
- Türflügel aus feingerahmtem Einscheiben-Sicherheitsglas (ESG)
- Zwei Halbschalen aus teilvorgespanntem Glas (TVG) bilden das von Edelstahl-Punkthaltern gehaltene Dach
- Präziser Abschluss der Türflügel mit den Seitenwänden
- Hoher Isolationseffekt gegen Zugluft, Witterungseinflüsse und Lärm
- Einstellbare Automatikgeschwindigkeit passend zum Durchgangsverkehr
- Manuelle Bedienung der Tür möglich, um z.B. Reinigungsarbeiten durchzuführen
- Vernetzbar und mittels offenem Standard (BACnet) in die Gebäudeautomation integrierbar
- Eigenständige Fehlererkennung und Protokollierung
- Frei parametrierbare Ein- und Ausgänge für unterschiedliche Funktionen
- Integrierter Akku für Notöffnung bei sicherheitsrelevanten Fehlern wie z.B. Stromausfall
Anwendungsbereiche
- Drei- und vierflügelige Ganzglas-Türsysteme
- Innen- und Außentüren mit hoher Begehfrequenz
- Repräsentative Gebäudeeingänge mit großem Lichteinfall
- Fassaden mit schmalen Pfosten-Riegel-Konstruktionen
- Glasfassaden mit höchsten Designansprüchen
- Innendurchmesser von 1800 bis 3000 mm möglich

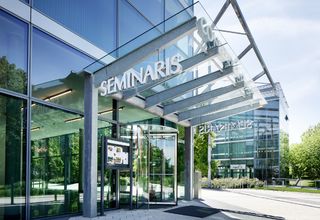

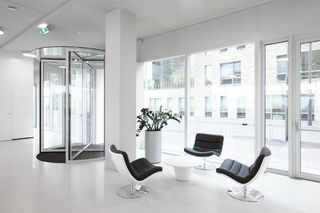

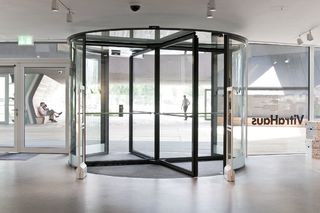

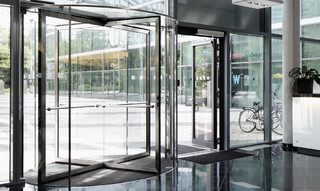

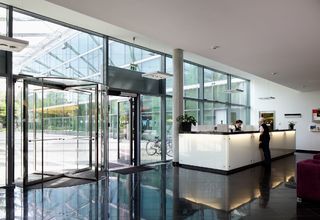

Einbausituationen in Referenzobjekten und Videos
Technische Daten zum Produkt
TSA 325 NT GG | |
Bedienung manuell | Ja |
Mit Drehzahlbegrenzer (optional) | Ja |
Mit Positionierautomat (optional) | Ja |
Bedienung vollautomatisch | Ja |
Funktion Servo | Ja |
Eignung für Flucht- und Rettungswege | Nein |
Funktion Break-out (BO) | Nein |
Innendurchmesser (min.) | 1800 mm |
Innendurchmesser (max.) | 3000 mm |
Für 3-flügelige Türsysteme | Ja |
Für 4-flügelige Türsysteme | Ja |
Lichte Durchgangshöhe | 3000 mm |
Kranzhöhe (min.) | 17 mm |
Ausführung Seitenteile | 16 mm GG, Sondergläser auf Anfrage |
Ausführung Dachkonstruktion | Glasdach |
Beleuchtung | bei Glasdach nicht möglich |
Bodenbelag | Reinstreifmatte, Bodenmatte nach Kundenwunsch |
Luftschleieranlage | auf Anfrage |
Nachtverschluss Anordnung | Außen |
Nachtverschluss Typ | Manuell |
Nachtverschluss Bauart | 10 mm VSG |
Verriegelung | Manuell |
Türgriffe horizontal oder vertikal | Ja |
Bodenring | Ja |
Unterflurantrieb | Ja |
Behindertentaster | Ja |
Normkonformität | DIN 18650, EN 16005 |
