Steuerungen RWA
THZ N4 Treppenhauszentrale im kompakten Gehäuse für Rauchableitung und kleine RWA-Anlagen
- Kompaktes und ansprechendes Design mit einem Kunststoff-Gehäuse
- Höchste Flexibilität durch umfangreiche Parametriermöglichkeiten
- Sicherheit und Zuverlässigkeit bestätigt durch VdS Anerkennung und TÜV Prüfung
- Zusammenschaltung mehrerer THZ über potentialfreie Kontakte möglich
- Schnelle und einfache Inbetriebnahme mit dem Serviceterminal ST 220
- Einfache und schnelle Montage
Anwendungsbereiche
- Rauchableitung in Treppenhäusern
- Für kleinere RWA-Lösungen mit einem Brandabschnitt
- Anschlussmöglichkeiten für Rauchmelder, FT 4 Taster, BMZ Kontakt, Lüftertaster und Wettersensorik
- Für RWA-Antriebe mit einer Gesamtstromaufnahme von 4,5 A
- Steuerung elektromotorischer 24 V Antriebe für den Rauch- und Wärmeabzug im Brandfall
- Steuerung einer kontrollierten natürlichen Lüftung
- Für Neubau und als Nachrüstung geeignet

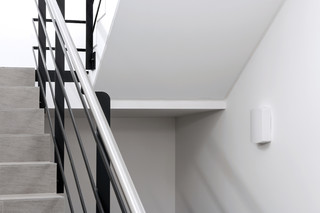

Einbausituationen in Referenzobjekten und Videos

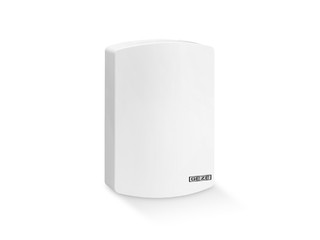

Treppenhauszentrale THZ N4
RWA-Notstromsteuerzentralen (THZ, THZ N4, THZ LINK) ermöglichen die koordinierte Ansteuerung und Auslösung von mit elektromotorischen Antrieben ausgerüsteter Zu- und Abluftöffnungen. Eine kompakte Lösung für die sichere Rauchableitung in Treppenräumen. © GEZE GmbH
Technische Daten zum Produkt
| THZ N4 | |
| Abmessungen | 193 x 285 x 89 mm |
| Breite | 193 mm |
| Höhe | 285 mm |
| Tiefe | 89 mm |
| Material | Kunststoff |
| Farbe | weiß RAL 9016 |
| Schutzart | IP30 |
| Betriebstemperatur | -5 - 40 °C |
| Betriebsspannung | 230 V AC |
| Leistungsaufnahme (max.) | 120 W |
| Anschlussquerschnitt / Netz | 1.5 mm² |
| Ausgangsspannung | 24 V DC +/-15% |
| Restwelligkeit | 2 % |
| Ausgangsstrom (max.) | 4.5 A |
| Einschaltdauer bei max. Ausgangsstrom | 30 % |
| Anschlussquerschnitt Motorleitung | 4 mm² |
| Akkukapazität | 2.3 Ah |
| Alarmgruppen | 1 |
| Lüftungsgruppen | 1 x |
| Vernetzung mehrerer Zentralen | Weiterleitung der Signale Alarm und Reset zur Verknüpfung von bis zu 10 Zentralen |
| Verfügbare Signalausgänge | 3 parametrierbare Meldekontakte |
| Parametrierung Zentralen | Servicetasten und 5 LEDs oder ST 220 |
| Normkonformität | EN 12101-10, ISO 21927-9 |
| Zulassungen | VdS |
