Öffnungsantriebe

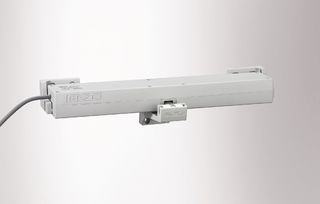

ECchain Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb

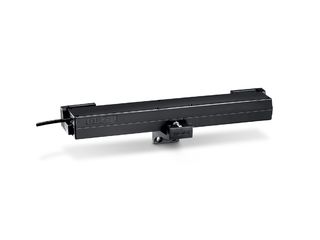

ECchain Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb, schwarz
  • Kostengünstiger und leistungsfähiger Kettenantrieb für Lüftungsanwendungen mit 230 V
  • Variable Hubeinstellung auf 200 mm oder 400 mm für verschiedene Lüftungsanforderungen möglich
  • Universelle Halterungen und Konsolen für marktübliche Profilsysteme
  • Schnelle und einfache Montage
  • Variabel einsetzbar an kleinen Oberlichtern
Kontaktieren Sie uns

Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb

Anwendungsbereiche

  • Natürliche Lüftung (230 V) auch für den privaten Wohnungsbau
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
  • Montage an Holz-, Kunststoff- oder Metallfenstern
  • Rahmenmontage

Technische Daten zum Produkt

ECchain

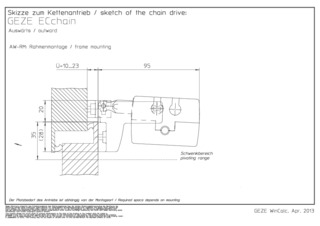

Platzbedarf auf Rahmen (min.) Rahmenmontage EW: 55 mm, Rahmenmontage AW: 35 mm
Platzbedarf auf Flügel (min.) Rahmenmontage EW: 37 mm, Rahmenmontage AW: 20 mm
Verfügbare Hublänge 200 mm, 400 mm
Öffnungsgeschwindigkeit Lüftung 9 mm/s
Schließgeschwindigkeit (max.) 9 mm/s
Druckkraft (max.) 250 N
Zuhaltekraft (max.) 1800 N
Zugkraft 250 N
Flügelgewicht 200 kg*
Überschlagsbereich 10 - 23 mm
Spannung im Betrieb 230 V ± 10 %
Betriebsspannung 230 V
Stromaufnahme 0.13 A
Strom-Aufnahme 0,13 A
Leistungsverbrauch 30 W
Einschaltdauer 30 %
Min. Aderquerschnitt 0.75 mm²
Anzahl Adern 4 Adern
Temperaturbereich -5 - 60 °C
Schutzart IP30
Schutzklasse II
Endlagenabschaltung ausgefahren Endschalter
Endlagenabschaltung eingefahren elektronisch über Stromaufnahme
Überlastabschaltung Ja
KNX-fähig Nein
Kippfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
