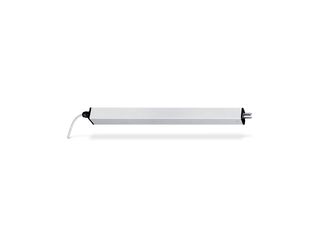

E 250 NT Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich
- Stufenlos einstellbarer Antriebshub und individuelle Geschwindigkeiten für Lüftung und RWA
- Synchronisierung von max. vier Antrieben ohne externes Steuergerät
- Einfache Umstellung der Betriebsart (Solo und Syncro, Master/Slave) mittels DIP-Schalter
- IQ windowdrive - intelligente Antriebssteuerung
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Anwendungsbereiche
- Rauch- und Wärmeabzugsanlage (RWA) und natürliche Lüftung (24 V) zum Direktausstellen im Fassaden- und Dachbereich
- Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
- Einsatz im Abluft- und Zuluftsystem
- E 250 NT nur für trockene Räume, Variante E 250 NT AB für den geschützten Außenbereich (z. B. Vordächer)
- Montage an Holz-, Kunststoff- oder Metallfenstern
Einbausituationen in Referenzobjekten und Videos
Spindleantrieb E 250 NT verbaut in einem Bürogebäude
Der E 250 NT ist ein Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich wie z.B. bei der RWA und natürliche Lüftung zum Direktausstellen im Fassaden- und Dachbereich. Außerdem kann er auch bei Kann an einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln angebracht werden. © Jürgen Pollak / GEZE GmbH
Spindelantrieb E 250 NT

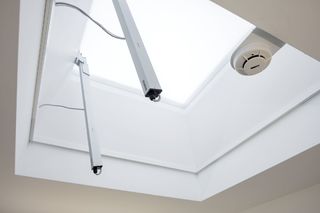

Spindelantrieb E 250 NT spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich, verbaut in einem Wohngebäude © GEZE GmbH
E 250 NT

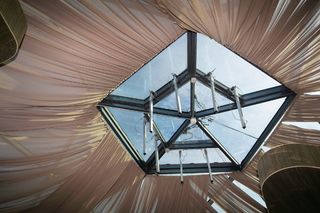

Spindelantrieb für besonders schwere Dachflächenfenster. Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG). Montage an Holz-, Kunststoff- oder Metallfenstern. Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung. Aluminiumgehäuse für höchste Designansprüche. © GEZE GmbH
Spindelantrieb E 250 NT in einem Bürogebäude
Der E 250 NT ist ein Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich wie z. B. bei der RWA und natürliche Lüftung zum Direktausstellen im Fassaden- und Dachbereich. Außerdem kann er auch bei Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln angebracht werden. © Jürgen Pollak / GEZE GmbH
Technische Daten zum Produkt
| E 250 NT | |
| Abmessungen | 40 x 47 mm |
| Öffnungsgeschwindigkeit RWA | 5,7 mm/s, Hub 500: 9,5 mm/s |
| Öffnungsgeschwindigkeit Lüftung | 5 mm/s |
| Druckkraft (max.) | 750 N |
| Zuhaltekraft (max.) | 2000 N |
| Druckkraft | 750 N |
| Zugkraft | 750 N |
| Spannung im Betrieb | 24 V ± 25 % |
| Betriebsspannung | 24 V DC |
| Stromaufnahme | 1.3 A |
| Stromaufnahme nach Anwendungsbereich | Lüftung (24 V): 0,9 A; RWA (18 V): 1,0 A Hub 500: Lüftung (24 V): 1,1 A; RWA (18 V): 1,3 A |
| Leistungsaufnahme | 20 W |
| Einschaltdauer | 30 % |
| Anschlusskabel Länge | 2 m |
| Sonderlänge Anschlusskabel | 5 m, 7.5 m |
| Min. Aderquerschnitt | 0.75 mm² |
| Anzahl der Adern | 4 Adern |
| Betriebstemperatur | -5 - 70 °C |
| Schutzart | IP65 |
| Schutzklasse | III |
| Synchronfunktion | Ja |
| Zusätzliche Verriegelung erhältlich | Ja |
| Art der Zusatzverriegelung | Verriegelungsantrieb |
| Art der Hubverkürzung | Einstellgerät, Werkseinstellung |
| Endlagenabschaltung ausgefahren | elektronisch über internen Weggeber |
| Endlagenabschaltung eingefahren | elektronisch über Weg und Last |
| Überlastabschaltung | Ja |
| Komplette Öffnung innerhalb 60 s | ja, bis 500 mm Hub |
| NRWG geprüft | Ja |
| NRWG Zusatzinformation | ja, bis 500 mm Hub |
| Anzahl Synchronisierung Antriebe | 4 |
| KNX-fähig | Ja |
| Kippfenster EINWÄRTS Rahmenmontage | Ja |
| Kippfenster EINWÄRTS Flügelmontage | Ja |
| Kippfenster AUSWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Rahmenmontage | Ja |
| Drehfenster EINWÄRTS Flügelmontage | Ja |
| Drehfenster AUSWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Rahmenmontage | Ja |
| Klappfenster EINWÄRTS Flügelmontage | Ja |
| Klappfenster AUSWÄRTS Rahmenmontage | Ja |
| Dachfenster AUSWÄRTS | Ja |
