Öffnungsantriebe

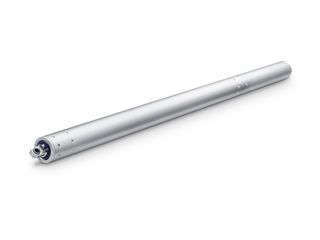

E 1500 N Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich

  • Schmale Abmessungen und ein Aluminiumgehäuse für höchste Designansprüche
  • Robuste und korrosionsbeständige Ausführung mit eingebauter Endlagendämpfung
  • Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets verfügbar
  • Umfangreiche Konsolen ermöglichen vielseitige Montage an Haupt- oder Nebenschließkanten
  • Syncroset ohne externes Steuergerät
Kontaktieren Sie uns

Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich

Anwendungsbereiche

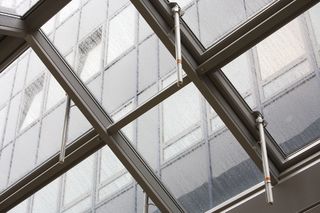

  • Schwere Fensterelemente im Fassaden- und Dachbereich
  • Natürliche Lüftung, Rauch- und Wärmeabzugsanlagen (RWA)
  • Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
  • Einsatz im Abluft- und Zuluftsystem
  • Montage an Holz-, Kunststoff- oder Metallfenstern

Technische Daten zum Produkt

E 1500 N
Abmessungen Hub + 302, Ø 36 mm
Höhe 36 mm
Tiefe 36 mm
Mögliche Hublängen 300 mm, 400 mm, 500 mm, 750 mm, 1000 mm
Öffnungsgeschwindigkeit RWA 4 mm/s
Öffnungsgeschwindigkeit Lüftung 4 mm/s
Schließgeschwindigkeit 4 mm/s
Zugkraft (max.) 1500 N
Druckkraft (max.) 1500 N
Betriebsspannung 24 V (+25 % bis -20 %)
Versorgungsspannung 0.8 A
Leistungsaufnahme (max.) 20 W
Einschaltdauer 30 %
Stromaufnahme 2.5 m
Kabeldimension 3 x 1 mm²
Temperaturbereich -5 °C - 75 °C
Schutzart / Schutzklasse IP65 / III
Tandem-Funktion Nein
Syncro-Funktion Ja
Öffnungsgeschwindigkeit einstellbar (Lüftung) Nein
Zusätzliche Verriegelung erhältlich Nein
Art der Zusatzverriegelung Verriegelungsantrieb
Art der Hubverkürzung Werkseinstellung
Endlagenabschaltung ausgefahren elektronisch
Endlagenabschaltung eingefahren elektronisch
Überlastabschaltung Ja
Komplette Öffnung innerhalb 60 s ja, bis 300 mm Hub
NRWG geprüft Nein
Synchronisierung (max.) 2 Antriebe
Kippfenster EINWÄRTS Rahmenmontage Ja
Kippfenster EINWÄRTS Flügelmontage Ja
Kippfenster AUSWÄRTS Rahmenmontage Ja
Kippfenster AUSWÄRTS Flügelmontage Nein
Drehfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Flügelmontage Ja
Drehfenster AUSWÄRTS Rahmenmontage Ja
Drehfenster AUSWÄRTS Flügelmontage Nein
Klappfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Flügelmontage Ja
Klappfenster AUSWÄRTS Rahmenmontage Ja
Klappfenster AUSWÄRTS Flügelmontage Nein
Dachfenster AUSWÄRTS Ja
Senkklappfenster AUSWÄRTS Rahmenmontage Nein
Parallelausstellfenster AUSWÄRTS Rahmenmontage Nein
