Öffnungs-/Verriegelungssysteme

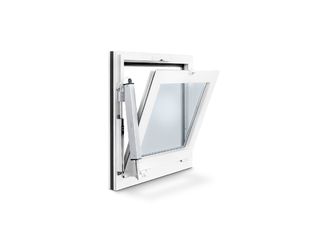

RWA 100 NT Öffnungs- und Verriegelungssystem für einwärts öffnende Kipp-, Klapp- und Drehflügel

RWA 100 NT / OL 350 EN
  • Systemlösung mit profilanliegendem Spindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung
  • Mechanische Verriegelung an der Hauptschließkante durch den Spindelantrieb
  • Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden

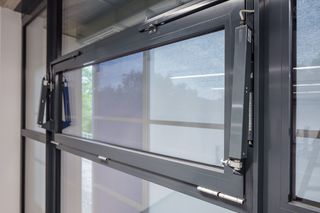

  • Synchro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
  • IQ windowdrive - intelligente Antriebssteuerung
  • Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2
Kontaktieren Sie uns

Öffnungs- und Verriegelungssystem für einwärts öffnende Kipp-, Klapp- und Drehflügel

Anwendungsbereiche

  • Öffnen und Verriegeln von einwärts öffnenden Fenstern mit Kipp-, Klapp- und Drehflügeln
  • Natürliche Lüftung, Rauch- und Wärmeabzugsanlage (RWA), natürlich wirkendes Rauch- und Wärmeabzugsgerät (NRWG)
  • Einsatz im Abluft- und Zuluftsystem
  • Montage an Holz-, Kunststoff- oder Metallfenstern

Technische Daten zum Produkt

RWA 100 NT
Platzbedarf (min.) Verriegelungsseite: 32 mm, Motorseite: 48 mm
Zulässige Maße Hauptschließkante Solo für Holz- und Aluminiumrahmen 360 - 1200 mm
Zulässige Maße Hauptschließkante Solo für Kunststoffrahmen 360 - 800 mm
Zulässige Maße Hauptschließkante Syncro für Holz- und Aluminiumrahmen 800 - 2400 mm
Zulässige Maße Hauptschließkante Syncro für Kunststoffrahmen 800 - 1.600 mm
Flügelhöhen für Solo und Syncro 520 - 1700 mm
Verfügbare Hublänge 100 mm, 150 mm, 200 mm, 300 mm
Druckkraft (max.) 750 N
Druckkraft 750 N
Zugkraft 750 N
Füllgewicht (max.) 30 kg/m²
Spannung im Betrieb 24 V (+30 % bis -20 %)
Betriebsspannung 24 V DC
Stromaufnahme 1 A
Strom-Aufnahme Lüftung (24 V): 0,9 A, RWA (18 V): 1,0 A
Leistungsverbrauch 22 W
Restwelligkeit 20 %
Einschaltdauer 30 %
Anschlusskabel Länge 2 m
Min. Aderquerschnitt 0.75 mm²
Anzahl Adern 4 Adern
Temperaturbereich -5°C...+75°C
Schutzart IP65
Schutzklasse III
Verriegelung und Zusatzwinkel Ja
Endlagenabschaltung ausgefahren Interner Weggeber
Endlagenabschaltung eingefahren Interner Weggeber
Überlastabschaltung Ja
NRWG geprüft Ja
Kippfenster EINWÄRTS Rahmenmontage Ja
Drehfenster EINWÄRTS Rahmenmontage Ja
Klappfenster EINWÄRTS Rahmenmontage Ja
