Manuelle Oberlichtöffner

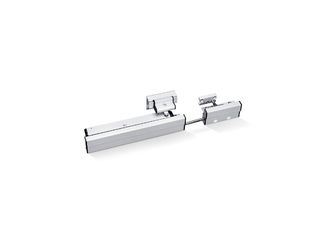

OL 90 N Klapp auswärts Flachform-Oberlichtöffner für auswärts öffnende Klappflügel mit einer Öffnungsweite von 170 mm

OL 90 N Klapp auswärts OL 90 N Klapp auswärts mit Verriegelung
  • Erreicht bei allen Flügelhöhen die volle Öffnungsweite von 170 mm
  • Die Öffnungsweite ist einstellbar

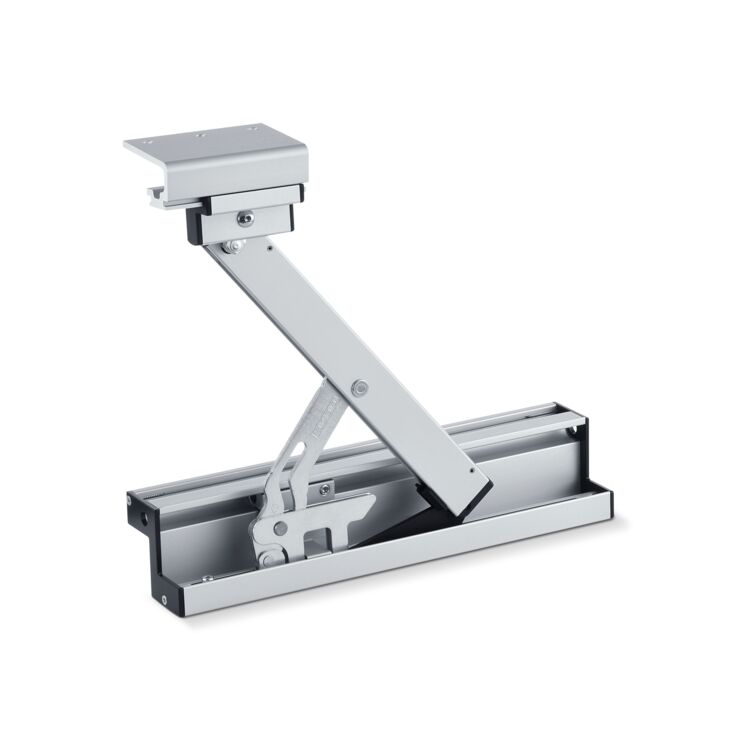

  • Geringer Platzbedarf durch flaches Design der Schere
  • Integrierte Flügelverriegelung in der Schere gewährleistet eine sichere Verriegelung
  • Spezielle Verriegelung erhöht die Sicherheit und Dichtheit
  • Einfache Scheren Ein- bzw. Aushängung mittels Auslösetaste ermöglicht die Fensterreinigung von innen und außen
Mehr anzeigen
  • Komplett vormontierte Baugruppen erleichtern die Montage
  • Flügelbock passt für alle Überschlaghöhen und Werkstoffe
Kontaktieren Sie uns

Flachform-Oberlichtöffner für auswärts öffnende Klappflügel mit einer Öffnungsweite von 170 mm

Anwendungsbereiche

  • Komfortable und tägliche Lüftung von Räumen und Treppenhäusern
  • Auswärts öffnende Klappfenster mit einer Leibungstiefe von 0-60 mm
  • Automatisierung durch Elektrolinearantrieb E 212
  • Montage an Holz-, Kunststoff- oder Leichtmetallfenstern
  • Flügelmontage

Technische Daten zum Produkt

OL 90 N Klapp auswärts
Länge 274 mm
Tiefe 54 mm
Höhe 61 mm
Öffnungsweite (max.) 170 mm
Flügelbreite (min.) 400 mm
Flügelhöhe (min.) 370 mm
Flügelgewicht (max.) 80 kg
Beschlaghub 54 mm
Öffnungsweite einstellbar (Hubreduzierung) Bedingt
Flügelverriegelung in der Schere integriert Ja
Scherenaushängung durch Auslösetaste Ja
Einbruchhemmende Verriegelung (SKG) Ja
