TS 5000 L

Schließkörper TS 5000 L Für Gleitschienentürschließer EN 2-6 auf der Bandgegenseite

GEZE TS 5000 Schließer Gleitschienentürschließer für einflügelige Feuer- und Rauchschutztüren
  • Stufenlos von vorn einstellbare Schließkraft
  • Optische Größenanzeige der Schließkraft sorgt für die richtige Einstellung
  • Schließgeschwindigkeit über Ventil von vorn einstellbar
  • Endschlag über Ventil von vorn einstellbar
  • Öffnungsdämpfung über Ventil von vorn einstellbar
  • Türschließer für rechts und links angeschlagene Türen verwendbar
Mehr anzeigen
  • Geringer Montageaufwand durch wenig Einzelteile und schnelle Einstellung
Kontaktieren Sie uns

Schließkörper TS 5000 L

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite
  • Türblattmontage Bandgegenseite und Kopfmontage Bandseite

Einbausituationen in Referenzobjekten und Videos

Türschließer richtig einstellen | TS 5000 In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Türschließer richtig einstellen | TS 5000

In diesem Video zeigen wir Ihnen die Grundeinstellungen eines Türschließers am Beispiel des weit verbreiteten TS 5000 von GEZE.

Montagevideo TS 5000 - Türschließer Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Montagevideo TS 5000 - Türschließer

Dieser Obenliegende Türschließer für einflügelige Türen steht für eine klare Linienführung. Er ist für die Montage an Feuer- und Rauchschutztüren zugelassen.

Technische Daten zum Produkt

Schließkörper TS 5000 L
Schließkraft nach EN 1154 EN 2 - 6
Flügelbreite (max.) 1400 mm
Montageart Türblattmontage Bandgegenseite, Kopfmontage Bandseite
Öffnungswinkel (max.) 120 °
Gleiche Ausführung DIN-L und DIN-R Ja
Normkonformität EN 1154:1996/A1:2002/AC:2006
Eignung Brandschutztüren Ja
Länge 287 mm
Breite 47 mm
Höhe 60 mm
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Sicherheitsventil gegen Überlast Ja
Thermostabilisierte Ventile Ja

Downloads

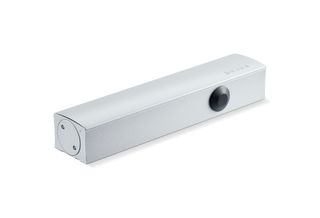

GEZE TS 5000 Schließer Produktaufnahme (675534)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

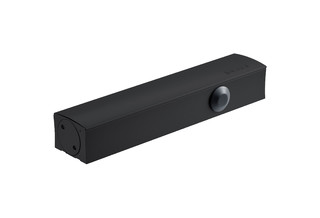

GEZE TS 5000 Schließer Produktaufnahme (1802832)
KENNZEICHNUNGSPFLICHT:  © GEZE GmbH
Schließkörper TS 5000 L Produktdatenblatt DE
Download (.PDF | 102 KB)
Montageanleitung (769196)
Download (.PDF | 5 MB)
Zertifikat DE (872748)
Download (.PDF | 820 KB)
Beiblatt DE EN (768969)
Download (.PDF | 764 KB)
Beiblatt BG CS DA DE EL EN ES ET FI FR HU IT LT LV MT NL PL PT RO RU SK SL SV ZH (759073)
Download (.PDF | 560 KB)
Leistungserklärungen BG DA DE EL EN ES ET FI FR GE HR HU IT LT LV NL NB PL PT RO SK SL SV (766565)
Download (.PDF | 776 KB)
Umweltdeklaration DE (2540732)
Download (.PDF | 467 KB)
Umweltdeklaration DE (766335)
Download (.PDF | 621 KB)

Varianten & Zubehör

Glasklemmschuh Türschließer
Montagematerial

Glasklemmschuh

Für TS 5000/TS 4000

Produktdetails
Montageplatte Türschließer
Montagematerial

Montageplatte Türschließer

Für TS 5000 und TS 4000 mit Bohrbild nach DIN EN 1154 Beiblatt 1

Produktdetails
