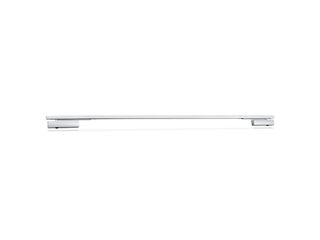

TS 5000 ISM mit Freilauffunktion Gleitschienentürschließersystem für zweiflügelige Türen mit integrierter Schließfolgeregelung und Freilauffunktion am Gangflügel
- System aus TS 5000 E HY 3-6 und TS 5000 und ISM Gleitschiene
- Standflügel mit TS 5000 mit Schließkraft EN2-6 oder TS 5000 ECline mit Schließkraft EN3-5
- Gangflügel mit TS 5000 E Hy (24 V) und einstellbarer Schließkraft EN3-6
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Komfortrastfunktion am Gangflügel zur Arretierung der Tür im maximalen Öffnungswinkel
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
- Alle Funktionen von vorn einstellbar
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige rechte und linke Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite
- Minimaler Bandabstand 1300 mm, minimale Breite des Standflügels 400 mm
- Türblattmontage Bandseite
Technische Daten zum Produkt
TS 5000 ISM mit Freilauffunktion | |
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1400 mm |
Flügelbreite (max.) | 1400 mm |
Montageart | Türblattmontage Bandseite |
Öffnungswinkel (max.) | 180 ° |
Eingangsspannung | 24 V DC |
Minimaler Bandabstand | 1300 mm |
Minimale Standflügelbreite | 400 mm |
Eignung Brandschutztüren | Ja |
Freilaufbereich | 85 ° - 160 ° |
Schließkraft einstellbar | Ja, stufenlos |
Schließgeschwindigkeit einstellbar | Ja |
Endschlag einstellbar | Ja, über Ventil |
Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
Position Schließkraftverstellung | Vorn |
Optische Schließkraftanzeige | Ja |
Feststellung | Optional |
Schließfolgeregelung integriert | Ja |
