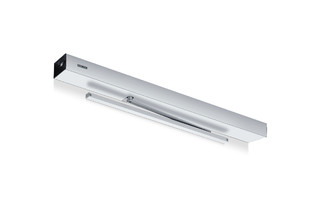

Slimdrive EMD Invers Elektromechanisches Drehtürsystem für einflügelige RWA-Zuluftöffnungssysteme

Slimdrive EMD Invers
  • Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
  • Elektrischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt

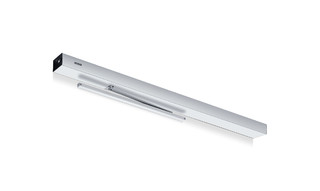

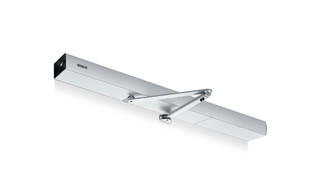

  • Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
  • Invers-Funktion öffnet die Tür per Federkraft und schließt diese motorisch
  • Hinderniserkennung bemerkt ein Hindernis durch Berührung und stoppt den Öffnungs- oder Schließvorgang
  • Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
Mehr anzeigen
  • Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
Kontaktieren Sie uns

Elektromechanisches Drehtürsystem für einflügelige RWA-Zuluftöffnungssysteme

Anwendungsbereiche

  • Türen im Verlauf von Flucht- und Rettungswegen
  • Einflügelige rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite oder 230 kg Gewicht
  • RWA-Zuluftöffnungssysteme
  • Innen- und Außentüren mit hoher Begehfrequenz
  • Türblattmontage und Kopfmontage

Technische Daten zum Produkt

Slimdrive EMD Invers
Flügelgewicht (max.) 1-flügelig 230 kg
Flügelbreite (min.-max.) 750 mm - 1400 mm
Leibungstiefe (max.) 400 mm
Türüberschlag (max.) 50 mm
Antriebstyp Elektromechanisch
Öffnungswinkel (max.) 130 °
DIN links Ja
DIN rechts Ja
Kopfmontage Bandgegenseite mit Gestänge Ja
Kopfmontage Bandgegenseite mit Rollenschiene Ja
Kopfmontage Bandseite mit Rollenschiene Ja
Türblattmontage Bandseite mit Rollenschiene Ja
Elektrischer Endschlag Ja
Netztrennung Hauptschalter im Antrieb
Ansteuerverzögerung (max.) 20 s
Betriebsspannung 230 V
Nennleistung 230 W
Stromversorgung für externe Verbraucher (24 V DC) 1000 mA
Betriebstemperatur -15 °C - 50 °C
Luftfeuchtigkeit nicht kondensierend (max.) 95 %
Schutzart IP20
Betriebsart Automatik, Daueroffen, Nacht, Aus, Ladenschluss
Funktion Automatik Ja
Funktion Smart swing Nein
Funktion Servo Nein
Funktion Invers (per Feder öffnend) Ja
Hinderniserkennung Ja
Automatische Reversierung Ja
Push & Go einstellbar
Bedienung Programmschalter im Antrieb integriert, Programmschalter DPS, Programmschalter MPS
Parametrierung Serviceterminal ST 220, Programmschalter DPS, GEZEconnects (PC + Bluetooth)
Zulassungen EN 16005, DIN 18650
Eignung Brandschutztüren Nein
Rauchschalter integriert Nein
