IQ lock EL

GC Lock Control SHEV Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür

GC Lock Control SHEV
  • Kompatibel mit Motorschlössern bis 4,5 A (24 V) und 1,25 A (12 V)
  • Unterstützt alle GEZE Komponenten: RWA-Zentrale, Zuluftantrieb, Drehtürantrieb und Türzentrale
  • Einfache und sichere Verkabelung der Komponenten für verschiedene RWA-Zuluftlösungen
  • Eindeutig positionierte Ein- und Ausgänge vereinfachen die Installation
  • Gesicherte Spannungsversorgung der Motorschlösser über RWA-Zentrale und Netzteil
  • Zustandsanzeige ermöglicht einfache Wartung und Installation
Mehr anzeigen
  • Gleichrichterfunktion für das Umpolen bzw. Zurücksetzen der RWA-Zentrale
  • Überspannungsschutz am RWA-Eingang
  • Sicheres Öffnen und Schließen auch im Normalbetrieb
  • Integrierbar in Gebäudeleittechnik oder Gefahrenmanagementsysteme über RWA-Zentrale
  • Pro Zulufttür (ein- oder zweiflügelig) mit Motorschloss wird eine Steuerung benötigt
Kontaktieren Sie uns

GC Lock Control SHEV

Diese Zusatzsteuerung für RWA-Zulufttüren ermöglicht eine einfache und sichere Verkabelung der Komponenten, die an einer ein- oder zweiflügeligen RWA-Zulufttür eingesetzt werden. Damit werden die Komponenten im RWA-Fall durch die geregelte RWA-Zentrale mit Spannung versorgt und entsprechend angesteuert. Der Betrieb eines 12 V-Motorschlosses wird mit einem zusätzlichen DC/DC-Wandler ermöglicht.

Anwendungsbereiche

  • Ein- und zweiflügelige RWA-Zulufttüren
  • RWA-Zuluftlösungen in Kombination mit einem Motorschloss
  • Montierbar in das GEZE Aufputzgehäuse oder in den Türverteilerkasten
  • Hutschienenmontage

Einbausituationen in Referenzobjekten und Videos

GC Lock Control SHEV Produktvorstellung

Sören Eilers spricht über die zusätzliche Steuerungseinheit für RWA-Zulufttüren.

GC Lock Control SHEV Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür.

GC Lock Control SHEV

Motorschloss-Zusatzsteuerung für 12 V- oder 24 V-Motorschlösser an einer RWA-Zulufttür. © GEZE GmbH

Technische Daten zum Produkt

GC Lock Control SHEV
Abmessungen 35 x 60 x 90 mm
Montageart Hutschienenmontage
Stromaufnahme 150 mA
Strom Antriebe (max.) 4.5 A (24 V)
Strom Motorschlösser (max.) 4.5 A (24 V), 1.25 A (12 V)
Kabeldimension (max.) 2.5 mm²
Betriebstemperatur -5 - 70 °C
Schutzart IP20
Schutzklasse II

Downloads

GC Lock Control SHEV

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

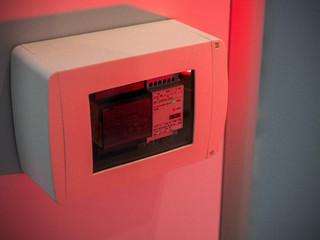

Einbausituation (2484799)
GC Lock Control SHEV

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

Einbausituation (2484798)
RWA-Zulufttür mit einem Klapphebelantrieb K600 T und der Motorschloss-Zusatzsteuerung GC Lock Control SHEV GC Lock Control SHEV.

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

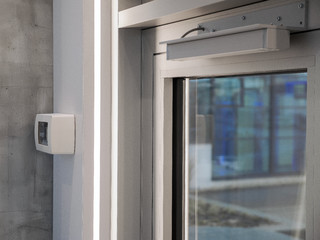

Einbausituation (2484800)
GC Lock Control SHEV

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

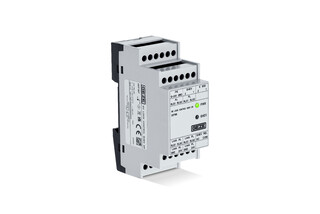

Produktaufnahme (2464486)

Varianten & Zubehör

Netzteil NT 1,5 A-24 V HS
Zubehör

GEZE Netzteil NT 1,5A-24V HS

24 V Netzteil zur Hutschienenmontage

Produktdetails
Netzteil NT 2,5A-24 V HS
Zubehör

Netzteil NT 2,5 A-24 V HS

24 V Netzteil zur Hutschienenmontage

Produktdetails
Netzteil NT 6,25 A-24V HS
Zubehör

Netzteil NT 6,25 A-24 V HS

24 V Netzteil zur Hutschienenmontage

Produktdetails
