Öffnungsantriebe

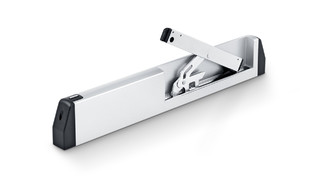

E 170 230 V Scherenantrieb als Designlösung zur optimalen Lüftung
- Vereint den Oberlichtöffner OL 90 N und den Elektrolinearantrieb E 212 in einem Produkt
- Scheren im Abdeckprofil integriert
- Ansprechendes Design und zusätzlicher Schutz vor Verschmutzung
- Öffnungsweite ist variabel einstellbar und kann damit vor Ort flexibel reguliert werden
Scherenantrieb als Designlösung zur optimalen Lüftung
Anwendungsbereiche
- Natürliche Lüftung im Fassadenbereich
- Einwärts öffnende Kippflügel
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage
Technische Daten zum Produkt
E 170 230 V | |
i-Maß (min.) | 10 mm |
i-Maß (max.) | 60 mm |
Öffnungsweite (max.) | 170 mm |
Öffnungsgeschwindigkeit Lüftung | 4.9 mm/s |
Schließgeschwindigkeit (max.) | 4.9 mm/s |
Druckkraft | 1500 N |
Zugkraft | 1500 N |
Füllgewicht (max.) | 80 kg/m² |
Betriebsspannung | 230 V AC |
Stromaufnahme | 0.2 A |
Leistungsverbrauch | 50 W |
Einschaltdauer | 25 % |
Min. Aderquerschnitt | 1.5 mm² |
Anzahl Adern | 4 Adern |
Betriebstemperatur | -5 - 60 °C |
Schutzart | IP42 |
Art der Hubverkürzung | Mechanisch |
Endlagenabschaltung ausgefahren | Endschalter |
Endlagenabschaltung eingefahren | Endschalter |
Überlastabschaltung | Ja |
Kippfenster EINWÄRTS Rahmenmontage | Ja |
