Schere OL 320 Schere OL 320 mit gleitendem Flügelbock und Aushängesperre
- Erreicht eine Öffnungsweite von 320 mm
- Die Öffnungsweite ist einstellbar
- Flügelbock geeignet für Überschlaghöhen von 0-25 mm
- Integrierte Flügelverriegelung in der Schere
- Auslöstaste blockiert durch Aushängesperre
- Kein Lösen durch Auslösetaste der Verbindung von Schere und Flügelbock möglich
- Komfortable Einhängung des Flügels durch Kugelkopfkupplungsverbindung zwischen Schere und Flügelbock
- Schere von vorn montierbar
Anwendungsbereiche
- Für Fenster mit hohen Flügelgewichten bis max. 250 kg
- Links und rechts verwendbar
- Einwärts öffnende Rechteckfenster mit Kippflügel
- Montage an Holz-, Kunststoff- oder Metallfenstern
- Rahmenmontage

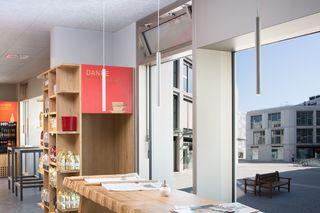

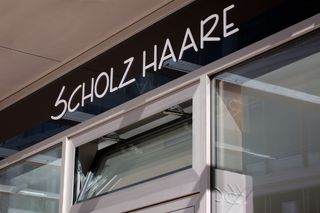

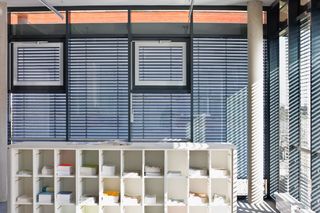

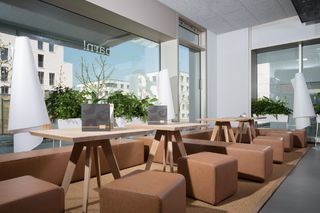

Einbausituationen in Referenzobjekten und Videos
OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N, Stadtquartier Killesberg
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Nikolaus Grünwald / GEZE GmbH
OL 90 N mit Handhebel, Kunsthochschule Alfter
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH
OL 90 N mit Handhebel, Kunsthochschule Alfter
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Lothar Wels / GEZE GmbH
OL 90 N, Hotel Amano
Aufliegender Flachform-Oberlichtöffner mit einer Öffnungsweite von 170 mm © Stefan Dauth / GEZE GmbH
TS 5000 + OL 90 N Pfosten Riegel Übertragung, Augustinum
TS 5000: Feuer- und Rauchschutztüren + OL 90 N : Einwärts öffnende Kippfenster , Pfosten Riegel Übertragung © Dirk Wilhelmy / GEZE GmbH
Technische Daten zum Produkt
| Schere OL 320 | |
| Flügelbreite (min.) | 680 mm |
| Flügelhöhe (min.) | 400 mm |
| Flügelgewicht (max.) | 250 kg |
| Öffnungsweite einstellbar (Hubreduzierung) | Ja |
