Gleitschiene 2-flügelig

TS 5000 R-ISM SoftClose Gleitschienentürschließersystem für zweiflügelige Türen mit Endschlag/-bremsfunktion, integrierter Schließfolgeregelung, elektrischer Feststellung und Rauchschalterzentrale

Türschließersystem TS 5000 R-ISM/0 SoftClose / ECline mit HM Gleitschienentürschließersystem für zweiflügelige Türen mit Schließfolgeregelung, Rauchschalter und mit integrierter Öffnungsdämpfung, welche stark aufgeworfene Türen abbremst.
  • System aus zwei Türschließern TS 5000 und R-ISM Gleitschiene
  • Stufenlos einstellbare Schließkraft von EN2-6
  • Betriebsspannung 230 V AC
  • Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
  • Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Integrierte Rauchschalterzentrale, deren Signal im Brandfall die Tür selbstständig schließt
Mehr anzeigen
  • Rauchschalter mit Verschmutzungsanzeige und Alarmschwellennachführung
  • Zusätzliche Rauchmelder anschließbar
  • Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-130°
  • Endschlag / Endbremse über Ventil von vorn einstellbar
  • Schließgeschwindigkeit kann individuell angepasst werden
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
  • Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
  • Alle Funktionen von vorn einstellbar
  • Abfrage der Offenhaltung des Türflügels über potenzialfreien Kontakt der elektrischen Feststellung
Kontaktieren Sie uns

TS 5000 R-ISM SoftClose

Anwendungsbereiche

  • Feuer- und Rauchschutztüren
  • Zweiflügelige Anschlagtüren
  • Symmetrische und asymmetrische Türteilung möglich
  • Anschlagtüren bis 2800 mm Bandabstand und 1400 mm Flügelbreite, Überlänge bis 3200 mm
  • Minimaler Bandabstand 1500 mm, minimale Breite des Gangflügels 875 mm und des Standflügels 400 mm
  • Türblattmontage Bandseite

Technische Daten zum Produkt

TS 5000 R-ISM SoftClose
Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm 1400 mm
Flügelbreite (max.) 1400 mm
Montageart Türblattmontage Bandseite
Öffnungswinkel (max.) 180 °
Eingangsspannung 230 V AC
Frequenz Versorgungsspannung 50 Hz
Minimaler Bandabstand 1500 mm
Minimale Standflügelbreite 400 mm
Eignung Brandschutztüren Ja
Schließkraft einstellbar Ja, stufenlos
Schließgeschwindigkeit einstellbar Ja
Endschlag einstellbar Ja, über Ventil
Endschließgeschwindigkeit, einstellbar Ja
Öffnungsdämpfung integriert Ja, hydraulisch einstellbar
Position Schließkraftverstellung Vorn
Optische Schließkraftanzeige Ja
Feststellung Elektrisch
Feststellung am Gangflügel / Standflügel Ja / Ja
Feststellbereich 80 ° - 130 °
Rauchschalter integriert Ja
Schließfolgeregelung integriert Ja

Downloads

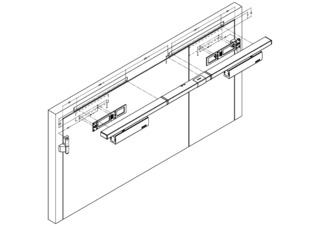

GEZE 3D Modell TS 5000 R-ISM Montageplatte (.stp | 9 MB)
GEZE 3D Modell TS 5000 R-ISM Montageplatte (.stp | 5 MB)

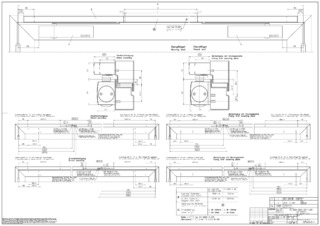

TS 5000 ISM/E-ISM/R-ISM auf Stahltür Bandseite (.dxf | 717 KB)
Türschließersystem TS 5000 R-ISM/0 SoftClose / ECline mit HM

KENNZEICHNUNGSPFLICHT:  © GEZE GmbH

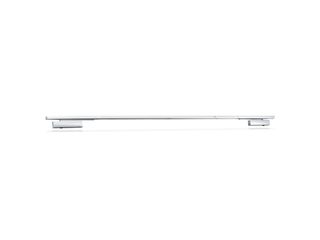

Produktaufnahme (47699)

Varianten & Zubehör

R-ISM Gleitschiene TS 5000 Überlänge
Besteht aus

R-ISM-Gleitschiene TS 5000

Mit Schließfolgeregelung, beidseitiger elektrischer Feststellung, Rauchschalterzentrale und Hebeln

Produktdetails
R-ISM Gleitschiene TS 5000 Überlänge
Besteht aus

R-ISM-Gleitschiene TS 5000 Überlänge

Bis 3200 mm mit Schließfolgeregelung, beidseitiger elektrischer Feststellung, Rauchschalterzentrale und Hebeln

Produktdetails
GEZE TS 5000 Schließer
Besteht aus

Schließkörper TS 5000 SoftClose

Für Gleitschienentürschließer EN 2-6 mit individuell einstellbarer Schließgeschwindigkeit von 0-15° Türöffnungswinkel

Produktdetails
