Gleitschiene 2-flügelig

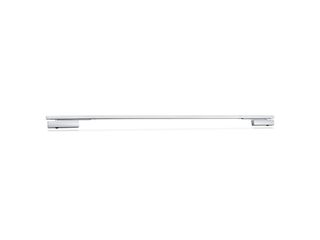

TS 5000 E-ISM ECline Gleitschienentürschließersystem für barrierefreie, leicht öffnende zweiflügelige Türen bis 1250 mm Flügelbreite nach DIN 18040 mit integrierter Schließfolgeregelung und elektrischer Feststellung
- System mit zwei Türschließern TS 5000 ECline und E-ISM Gleitschiene
- Stufenlos einstellbare Schließkraft von EN3-5
- Betriebsspannung 24 V DC
- Für rechts und links angeschlagene Türen ohne Umstellung verwendbar
- Elektrische Feststellung in der Gleitschiene des Standflügels, Feststellbereich 80°-130°
- Feststellung des Gangflügels erfolgt über Haftmagnet oder Freilauftürschließer
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
- Schließgeschwindigkeit kann individuell angepasst werden
- Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige zum leichten Kontrollieren der Einstellung
- Alle Funktionen von vorn einstellbar
- Abfrage der Offenhaltung des Türflügels über potenzialfreien Kontakt der elektrischen Feststellung
Anwendungsbereiche
- Feuer- und Rauchschutztüren
- Zweiflügelige rechte und linke Anschlagtüren
- Anschlagtüren bis 2500 mm Bandabstand, Überlänge bis 3200 mm
- Symmetrische und asymmetrische Türteilung möglich
- Türblattmontage Bandseite
- Feststellanlagen mit integrierter Feststellung
Technische Daten zum Produkt
| TS 5000 E-ISM ECline | |
| Barrierefrei nach DIN 18040 bis Flügelbreite (max.) in mm | 1250 mm |
| Flügelbreite (max.) | 1250 mm |
| Montageart | Türblattmontage Bandseite |
| Öffnungswinkel (max.) | 180 ° |
| Eingangsspannung | 24 V DC |
| Minimaler Bandabstand | 1300 mm |
| Minimale Standflügelbreite | 400 mm |
| Eignung Brandschutztüren | Ja |
| Schließkraft einstellbar | Ja, stufenlos |
| Schließgeschwindigkeit einstellbar | Ja |
| Endschlag einstellbar | Ja, über Ventil |
| Öffnungsdämpfung integriert | Ja, hydraulisch einstellbar |
| Position Schließkraftverstellung | Vorn |
| Optische Schließkraftanzeige | Ja |
| Feststellung | Elektrisch |
| Feststellung am Gangflügel / Standflügel | Ja / Ja |
| Feststellbereich | 80 ° - 130 ° |
| Schließfolgeregelung integriert | Ja |
Downloads
Türschließer TS 5000 L-ISM
