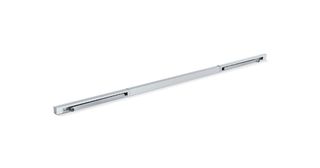

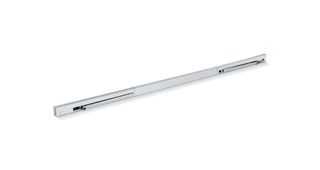

TS 5000 E-ISM
E-ISM-Gleitschiene TS 5000 Überlänge Bis 3200 mm mit Schließfolgeregelung, beidseitiger elektrischer Feststellung und Hebeln
- Elektrische Feststellung in der Gleitschiene mit Feststellbereich 80°-130°
- Haltekraft der elektromechanischen Feststellung stufenlos einstellbar
- Betriebsspannung 24 V DC
- Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
- Vandalismusschutz durch flexiblen Bowdenzug
- Durch Langlöcher in der Montageposition um 4 mm horizontal verstellbar
Anwendungsbereiche
- Zweiflügelige Türen mit Schließfolgeregelung
- Feststellanlagen mit integrierter Feststellung
- Montage auf der Bandseite
- Rechte und linke Anschlagtüren
- Symmetrische und asymmetrische Türteilung möglich
- Bis 3200 mm Bandabstand
- Minimaler Bandabstand 1300 mm, minimale Breite des Standflügels 400 mm
Technische Daten zum Produkt
| E-ISM-Gleitschiene TS 5000 Überlänge | |
| Eingangsspannung | 24 V DC |
| Elektrische Leistungsaufnahme | 4.8 W |
| Einschaltdauer | 100 % |
| Restwelligkeit | 20 % |
| Schutzart | IP43 |
| Minimaler Bandabstand | 1300 mm |
| Minimale Standflügelbreite | 400 mm |
| Normkonformität | EN 1155, EN 1158 |
| Länge | 3030 mm |
| Breite | 40 mm |
| Höhe | 30 mm |
| Öffnungsbegrenzung nachrüstbar | Ja |
| Feststellung | Elektrisch |
| Feststellung am Gangflügel / Standflügel | Ja / Ja |
| Feststellung überfahrbar | Ja |
| Feststellbereich | 80 ° - 130 ° |
| Schließfolgeregelung integriert | Ja |
| Höhenkorrektur möglich | Ja |
| Flexible Öffnungsbegrenzung | Ja |
