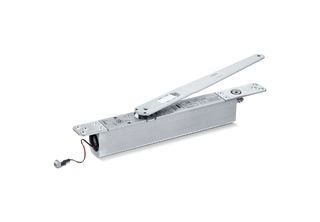

Schließkörper Boxer EFS 4-6 Grundkörper für integrierte Türschließer Größe EN 4-6 mit elektrischer Freilauffunktion inkl. Freilauf-Hebel mit Komfortrastfunktion
- Alle Funktionen sind im eingebauten Zustand einstellbar
- Schließgeschwindigkeit über Ventile von oben einstellbar
- Endschlag über Ventil von oben einstellbar
- Elektrische Freilauffunktion
- Mechanische, einstellbare Öffnungsdämpfung in der Gleitschiene
- Türschließer für rechts und links angeschlagene Türen verwendbar
- Achsverlängerungen bis 8 mm verfügbar
- Versorgungsspannung 24 V DC
- Geringer Montageaufwand durch wenig Einzelteile und schnelle Einstellung
Anwendungsbereiche
- Feuer- und Rauchschutztüren, Eignungsnachweis mit der Tür erforderlich
- Rechte und linke Anschlagtüren
- Anschlagtüren bis 1400 mm Flügelbreite und 180 kg Flügelgewicht
- Integrierte Montage
- Feststellanlagen mit integrierter Feststellung mit Freilauf
- Barrierefreie Zugänge nach DIN 18040
Technische Daten zum Produkt
Schließkörper Boxer EFS 4-6 | |
Schließkraft nach EN 1154 | EN 4 - 6 |
Flügelbreite (max.) | 1400 mm |
Flügelgewicht (max.) | 180 kg |
Öffnungswinkel (max.) | 120 ° |
Gleiche Ausführung DIN-L und DIN-R | Ja |
Eingangsspannung | 24 V DC |
Elektrische Leistungsaufnahme | 2 W |
Einschaltdauer | 100 % |
Restwelligkeit | 20 % |
Schutzart | IP43 |
Normkonformität | EN 1154:1996/A1:2002/AC:2006, EN 1155 |
Eignung Brandschutztüren | Ja |
Länge | 332 mm |
Breite | 40 mm |
Höhe | 54 mm |
Schließkraft einstellbar | Ja, stufenlos |
Schließgeschwindigkeit einstellbar | Ja |
Endschlag einstellbar | Ja, über Ventil |
Öffnungsdämpfung integriert | mechanisch in der Gleitschiene |
Position Schließkraftverstellung | Oben |
Sicherheitsventil gegen Überlast | Ja |
Feststellung | Elektrisch, für Freilauffunktion |
Downloads
