GC 339 Absicherungssensor von automatischen Dreh-, Karussell- und Rundschiebetüren sowie Fenstern
- Zuverlässige Detektion bis auf 3500 mm Montagehöhe
- Zehn einstellbare Lichtvorhangskonfigurationen ohne zusätzliche Lichtprismen
- Komfortable Inbetriebnahme über Matrix-Display
- Hilfs-LEDs dienen bei der Inbetriebnahme zur optimalen Positionierung des inneren Lichtvorhangs vor den Türflügeln
- Öffnungsimpuls der Tür wird nur bei Bedarf ausgelöst
- Vermeiden von Gefahren an Quetsch- und Scherkanten bei automatisierten Fenstern
Absicherungssensor von automatischen Dreh-, Karussell- und Rundschiebetüren sowie Fenstern
Anwendungsbereiche
- Absicherung und Ansteuerung von automatischen Dreh-, Karussell- und Rundschiebetüren
- Automatische Schiebetüren ohne Schutzflügel zur Absicherung der Nebenschließkante
- Innen- und Außentüren
- Absicherung der Haupt- und Nebenschließkante von automatisierten Fenstern
Einbausituationen in Referenzobjekten und Videos
Automatische Schiebetür Powerdrive PL EI30, Athletikzentrum OYM, Schweiz
Automatisches Schiebetürsystem für schwere und große Brandschutztüren mit der Widerstandsklasse EI30 © Lorenz Frey / GEZE GmbH
Automatische Schiebetür Powerdrive PL EI30, Athletikzentrum Oym, Schweiz
Automatisches Schiebetürsystem für Brandschutztüren mit der Widerstandsklasse EI30 © Lorenz Frey / GEZE GmbH
Automatischer Schiebetürantrieb ECdrive T2-FR, eingebaut in der Aldi Süd - Filiale in Mühldorf
Automatisches Linear-Schiebetürsystem in Flucht- und Rettungswegen © Robert Sprang / GEZE GmbH
Automatischer Schiebetürantrieb ECdrive T2-FR, eingebaut in der Aldi Süd - Filiale in Mühldorf
Automatisches Linear-Schiebetürsystem in Flucht- und Rettungswegen © Robert Sprang / GEZE GmbH
Automatischer Schiebetürantrieb ECdrive T2-FR, eingebaut in der Aldi Süd - Filiale in Mühldorf
Automatisches Linear-Schiebetürsystem in Flucht- und Rettungswegen mit Ansteuerung und Absicherung GC 339, GC 363 R und GC 363 SF. © Robert Sprang / GEZE GmbH
Automatischer Schiebetürantrieb ECdrive T2-FR
Automatisches Linear-Schiebetürsystem in Flucht- und Rettungswegen © Robert Sprang / GEZE GmbH
Schiebetrüsystem ECdrive H, mit Lichtvorhang GC 339, verbaut im Asklepios Hospital, Rzeszów, Polen
Automatisches Linear-Schiebetürsystem für Bereiche mit erhöhten Hygieneanforderungen mit integriertem Akku für Notöffnung und -schließung bei Stromausfall © Łukasz Janicki / GEZE GmbH
Technische Daten zum Produkt
| GC 339 | |

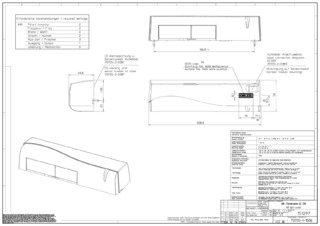

| Abmessungen | 209 x 58 x 47 mm |
| Technologie | Aktiv-Infrarotstrahlen |
| Anzahl Lichtvorhänge | 2 |
| Betriebsspannung | 12-24 V DC/AC |
| Betriebsstrom | 125 mA |
| Schutzart | IP54 |
| Kabelanschlussart | Systemsteckverbinder |
| Anschlusskabel Länge | 2600 mm |
| Montagehöhe (min.) | 2000 mm |
| Montagehöhe (max.) | 3500 mm |
| Gewicht | 250 g |
| Betriebstemperatur | -25 - 55 °C |
| Luftfeuchtigkeit | 0-95 % relativ, nicht kondensierend |
| Normkonformität | DIN 18650, EN 16005 |
