GEZE Türschließer richtig einstellen - das sollten Sie wissen!
Brandschutz, Barrierefreiheit oder Komfort - Türschließer müssen viele Anforderungen erfüllen. Um all diese Funktionalitäten zuverlässig, sicher und dauerhaft leisten zu können, ist eine fachgerechte Installation, Einstellung und Wartung der Türschließer unabdingbar. Hier erfahren Verarbeiter, worauf bei der professionellen Montage zu achten ist - und welche Parameter einzuhalten sind, um Begehkomfort und Sicherheit gleichermaßen zu gewährleisten.
Die wichtigsten Parameter bei Türschließern auf einen Blick
Schließgeschwindigkeit regeln: nach links (Hase): schneller, nach rechts (Schnecke): langsamer.
Die Grundfunktionalitäten eines Türschließers, die sich individuell einstellen lassen, sind:
- Schließkraft bzw. Türschließergröße,
- Schließgeschwindigkeit,
- Endschlag,
- Öffnungsdämpfung sowie die
- Schließverzögerung.
Bitte beachten Sie, dass die Montage und Einstellung von Türschließern stets von sachkundigem Fachpersonal vorgenommen werden sollte. Insbesondere bei Türschließern an Brandschutz-, Rettungsweg- und Fluchtwegtüren rufen Sie bitte einen qualifizierten Techniker zur Hilfe, da fachkundig angebrachte Türlösungen Menschenleben im Brandfall retten können. Bei unsachgemäßer Montage und Einstellung übernehmen wir keine Haftung. Auch sollten die Einstellschrauben nur mit größter Vorsicht und dem richtigen Werkzeug verwendet werden.
Die Einstelloptionen im Einzelnen
Je nach Modell unterscheiden sich die Einstellungsvarianten. Hier empfehlen wir einen Blick in die offizielle Einstellempfehlung für GEZE Türschließer zu werfen.
Download Einbauoptionen für obenliegende Türschließer (PDF | 3.11 MB)

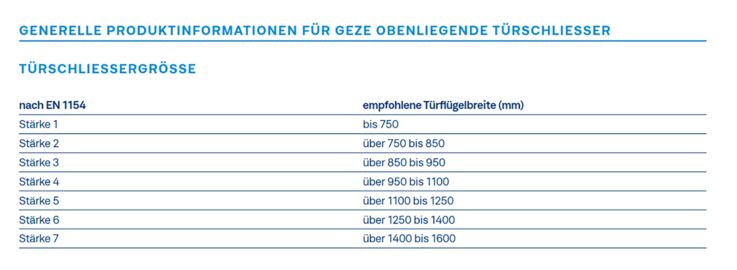

Die Schließkraft bezeichnet die Kraft, die der Türschließer auf das Türblatt ausübt, um die Tür zu schließen. Die Schließkraft (auch Türschließergröße genannt) richtet sich nach der Flügelbreite der zu schließenden Tür. Das bedeutet, dass in einem ersten Schritt die Flügelbreite ermittelt werden muss, die nach der DIN EN 1154 eine bestimmte Schließkraft des Türschließers erfordert. Zudem können weitere bauliche Verhältnisse dazu führen, dass eine höhere Größe eingestellt werden muss. Dazu gehören zum Beispiel die Türhöhe, das Türgewicht oder auch örtliche Verhältnisse wie der Windeinfluss.
Die Schließkraft eines Türschließers wird mit der EN-Klasse beschrieben. Die Klasse EN 1 kommt bei Türen mit geringer Türbreite oder Flügelbreite und wenig Gewicht zum Einsatz, also beispielsweise für Türen im Inneren eines Wohngebäudes. Für eine Haustür wird in der Regel eine höhere Türschließergröße benötigt. An Brandschutztüren ist die Mindestschließergröße EN 3 einzustellen. Schließer an Rauch- und Feuerschutztüren sind bis maximal 1600 mm (EN 7) Türblattbreite zugelassen.
Die Regulierung der Schließkraft erfolgt über eine einzelne Stellschraube am Schließer. An der Schließkraftanzeige können Sie den jeweiligen EN-Wert ablesen.
Die Schließgeschwindigkeit regelt die Geschwindigkeit, mit der der Türschließer eine Tür schließt.
Dabei darf die Schließgeschwindigkeit nicht zu hoch eingestellt sein, damit der nachfolgenden Person die Tür nicht vor der Nase zuschlägt. Auch zu gering sollte sie nicht eingestellt sein, damit die Tür in der erster Linie sicher schließt. Stellen Sie diese daher so ein, dass die Tür aus 90° Öffnung in 5-7 Sekunden schließt. Insbesondere in Gebäuden wie Mehrfamilienhäusern oder Bürogebäuden können offen stehende Türen ein Sicherheitsrisiko darstellen, indem sie unbefugten Personen den Zugang ermöglichen. In vielen Fällen tragen geschlossene Türen auch zur Energieeinsparung bei.

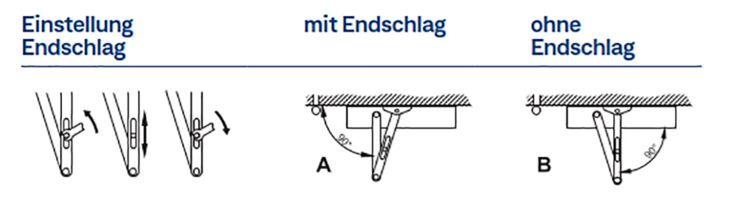

Mit dem sogenannten Endschlag können Sie einstellen, wie stark die Tür ins Schloss fällt. Das heißt, die Türbewegung wird im Bereich der letzten Grade vor dem Türschließen beschleunigt, um Schließwiderstände wie zum Beispiel Reibungen von Türdichtungen zu überwinden. Damit kann gewährleistet werden, dass die Tür sicher ins Schloss fällt.
Ist der Endschlag zu stark, fällt die Tür meist mit einem Knall zu. Ist die Regulierung hingegen zu schwach, kann es vorkommen, dass die Tür nicht mehr komplett selbstständig schließt.
Die Öffnungsdämpfung ist ein Stoßdämpfer, der verhindert, dass eine Tür zu heftig aufgeworfen werden kann. So werden beispielsweise Personen, Türelemente, angrenzende Wände oder auch Gegenstände hinter der Tür geschützt.
Die Öffnungsdämpfung verringert also die Geschwindigkeit einer kräftig aufgeworfenen Tür. Sie kann aber, zum Beispiel bei nach außen öffnenden und vom Wind erfassten Türen, eine separate Begrenzung des Öffnungswinkels nicht ersetzen - also beispielsweise die Montage eines Türstoppers oder sonstige bauliche Maßnahmen. Hinweis: Das Ventil sollte nicht zu weit geöffnet werden, da dies sonst zu Undichtigkeiten führt.
Die Schließverzögerung verringert die Schließgeschwindigkeit einer Tür. So haben beispielsweise Personen mit Gepäck, Personen mit Gehhilfen oder anderen Einschränkungen ausreichend Zeit, den Türbereich zu passieren.
Finden Sie den für Sie passenden Türschließer
Unser Portfolio weist eine breite Auswahl an Türschließern auf, die für unterschiedliche Einbausituationen geeignet sind und viele individuelle Einstellungsmöglichkeiten bieten. Die Türschließer-Linien von GEZE reichen von obenliegenden Türschließern bis hin zu zahlreichen Varianten für Feuer- und Rauchschutztüren.
Um Ihnen die Wahl des richtigen Türschließers zu erleichtern, bieten wir einen komfortablen Produktfinder, der alle Anforderungen und Funktionen systematisch abfragt. So navigieren Sie sich einfach und schnell zum für Sie passenden Produkt.
Der TS 5000 SoftClose
© GEZE GmbH
Manche Raumbedingungen erschweren ein geräuscharmes und sicheres Schließen der Tür. Daher haben wir unser Angebot erweitert und neben dem bewährten Türschließer TS 5000 eine neue Variante auf den Markt gebracht - den TS 5000 SoftClose. Unser Produktmanager im Bereich Türtechnik, Alexander Müller, erläutert im Interview die Vorzüge des TS 5000 SoftClose und die Besonderheiten für Verarbeiter und Betreiber.
Montagevideos für GEZE Türschließer
Um Ihnen als Verarbeiter bei der Installation und Einstellung der GEZE Produkte zu helfen, stellen wir auf unserem YouTube-Kanal eine ganze Reihe an Montagevideos bereit. Hier finden Sie unsere Videos zu den GEZE Türschließern, wobei die Montage bei allen Modellen nach demselben Muster funktioniert.
Zum Youtube-Kanal von GEZE
Türschließer richtig einstellen | TS 5000 von GEZE | Deutsch
GEZE TS 5000 Türschließer Montage und Einstellung
Anwendungsfall | Türschließer TS 5000 SoftClose
Häufige Fragen zur Einstellung von GEZE Türschließern
Es kann vorkommen, dass sich Türschließer nicht in der gewohnten Art und Weise verhalten - sei es durch unsachgemäße Handhabung oder auch durch Umwelteinflüsse. So ist es möglich, dass Türschließer bei Temperaturschwankungen nachjustiert werden müssen.
In der folgenden Liste finden Sie die häufigsten Ursachen für Probleme und mögliche Lösungswege, diese zu beheben.
Bitte beachten Sie: Bei unsachgemäßer Montage und Einstellung übernehmen wir keine Haftung. GEZE empfiehlt die Montage ggf. durch eine sachkundige Person durchführen zu lassen. Insbesondere bei Türschließern an Brandschutz-, Rettungsweg- und Fluchtwegtüren rufen Sie bitte einen qualifizierten Techniker zur Hilfe. In unseren Schulungen für Verarbeiter erhalten Sie einen Überblick über das gesamte Spektrum an GEZE Türschließern einschließlich Montage- und Einstellempfehlungen. Selbstverständlich stehen wir Ihnen auch jederzeit mit Rat und Tat zur Seite!
| URSACHE | ABHILFE |
| Behinderung des Schließvorgangs (schleifende Türen, klemmende Dichtungen) | Behinderung beseitigen |
| Schließkrafteinstellung (1) zu gering | Schließkrafteinstellung (1) (Türschließergröße) erhöhen |
| Luftzug | Umfeld prüfen und äußere Einflüsse beseitigen (z.B. Fenster, Lüftungsanlage) |
| Mechanische Feststellung eingerastet | Zuziehen, bis Feststellung freigibt |
| URSACHE | ABHILFE |
| Behinderung des Schließvorgangs (schleifende Türen, klemmende Dichtungen) | Behinderung beseitigen |
| Schließkrafteinstellung (1) zu gering | Schließkrafteinstellung (1) (Türschließergröße) erhöhen |
| Luftzug | Umfeld prüfen und äußere Einflüsse beseitigen (z. B. Fenster, Lüftungsanlage) |
| Schließgeschwindigkeit (2) zu gering | Schließgeschwindigkeit erhöhen (2) |
| URSACHE | ABHILFE |
| Schließgeschwindigkeit (2) zu hoch | Geschwindigkeit verringern (2) |
| Endschlag oder Endschließgeschwindigkeit (3) zu stark/schnell | Endschlag oder Endschließgeschwindigkeit (3) reduzieren |
| Türschließer verliert Öl | Türschließer erneuern |
| Luftzug | Umfeld prüfen und äußere Einflüsse beseitigen (z. B. Fenster, Lüftungsanlage) |
| URSACHE | ABHILFE |
| Schließkraft (1), Endschlag oder Endschließgeschwindigkeit (3) zu gering eingestellt | Schließkraft (1), Endschlag- oder Endschließgeschwindigkeit (3) erhöhen |
| Schlossfalle schwergängig | Prüfen, Fetten (Herstellervorgaben beachten!) |
| URSACHE | ABHILFE |
| Schwergängige Tür / Bänder (schleifende Türen, klemmende Dichtungen) | Behinderung beseitigen / Bänder einstellen |
| Falsche Schließergröße (1) | Schließkraft (1) reduzieren (Mindestschließkraft an Brandschutztüren beachten!) |
| Luftzug | Umfeld prüfen und äußere Einflüsse beseitigen (z. B. Fenster, Lüftungsanlage) |
| URSACHE | ABHILFE |
| Endschlag oder Endschließgeschwindigkeit (3) zu stark/schnell eingestellt | Prüfen und einstellen |
| URSACHE | ABHILFE |
| Öffnungsdämpfung (4) zu stark eingestellt | Prüfen und einstellen |
| URSACHE | ABHILFE |
| Nicht aktiviert / Feststellwinkel wird nicht erreicht | Prüfen und einstellen, Tür über den Feststellwinkel öffnen |
| URSACHE | ABHILFE |
| Ventilschrauben / Einstellschraube überdreht / beschädigt | Türschließer erneuern |
