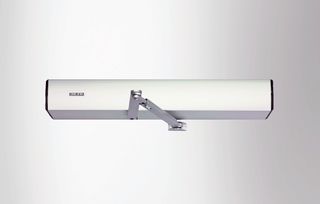

TSA 160 NT Elektrohydraulischer Drehtürantrieb für einflügelige Türen bis 250 kg

  • Stufenlos einstellbare Schließkraft von EN3-6
  • Öffnungs- und Schließgeschwindigkeit kann individuell angepasst werden
  • Hydraulischer Endschlag, der die Tür kurz vor Geschlossenlage beschleunigt
  • Mechanische und elektrische Schließfolgeregelung hält den Gangflügel in Warteposition bis der Standflügel geschlossen ist
  • Windfang-Funktion regelt das Öffnen und Schließen von zwei hintereinander liegenden Türen (Schleuse)
  • Integrierte Öffnungsdämpfung, bremst stark aufgeworfene Türen ab
Mehr anzeigen
  • Automatische Reversierung erkennt ein Hindernis und kehrt zurück in die Öffnungsposition
  • Push & Go-Funktion löst nach leichtem manuellen Druck auf das Türblatt die Antriebsautomatik aus
  • Antrieb kann mit Rollenschiene oder Gestänge verwendet werden
Kontaktieren Sie uns

Elektrohydraulischer Drehtürantrieb für einflügelige Türen bis 250 kg

Anwendungsbereiche

  • Einflügelige rechte und linke Anschlagtüren
  • Anschlagtüren bis 1400 mm Flügelbreite und 250 kg Gewicht
  • Innen- und Außentüren mit hoher Begehfrequenz
  • Türblattmontage und Kopfmontage

Technische Daten zum Produkt

TSA 160 NT
Höhe 100 mm
Breite 690 mm
Tiefe 121 mm
Flügelgewicht (max.) 1-flügelig 250 kg
Bandmaß (min.-max.) 2-flügelig 1470 mm - 2800 mm
Flügelbreite (min.-max.) 690 mm - 1400 mm
Leibungstiefe (max.)* 400 mm
Türüberschlag (max.)* 20 mm
Antriebstyp Elektrohydraulisch
Türöffnungswinkel (max.)* 115 °
Federvorspannung** EN3 - EN6
Z-Variante (ziehend) Ja
Z-Variante (drückend) Nein
DIN links Ja
DIN rechts Ja
Montage im Türblatt Nein
Montage im Türrahmen Nein
Kopfmontage Bandgegenseite mit Gestänge Ja
Kopfmontage Bandgegenseite mit Rollenschiene Nein
Kopfmontage Bandgegenseite mit Gleitschiene Nein
Kopfmontage Bandseite mit Gleitschiene Ja
Kopfmontage Bandseite mit Rollenschiene Nein
Kopfmontage Bandgegenseite mit Gleitschiene an Ganzglastüren Nein
Kopfmontage Bandseite mit Gleitschiene an Ganzglastüren Nein
Türblattmontage Bandgegenseite mit Gleitschiene Nein
Türblattmontage Bandgegenseite mit Rollenschiene Nein
Türblattmontage Bandseite mit Gleitschiene Nein
Türblattmontage Bandseite mit Rollenschiene Nein
Türblattmontage Bandseite mit Gestänge Nein
Mechanischer Endschlag Ja
Elektrischer Endschlag Nein
Elektrische Schließfolgeregelung Ja
Mechanische Schließfolgeregelung Nein
Trennung vom Netz Nicht vorhanden
Ansteuerverzögerung (max.) 10 s
Betriebsspannung 230 V
Frequenz Versorgungsspannung 50 Hz - 60 Hz
Nennleistung 300 W
Stromversorgung für externe Verbraucher (24 V DC) 1200 mA
Temperaturbereich -15 °C - 50 °C
Schutzart IP20
Betriebsarten Aus, Automatik, Daueroffen, Ladenschluss, Nacht
Funktionsart Vollautomat
Funktion Automatik Ja
Funktion Low-Energy Nein
Smart swing Nein
Funktion Servo Nein
Funktion Tasten Ja
Funktion Invers (per Feder öffnend) Nein
Windfangfunktion Ja
Hinderniserkennung Ja
Automatische Reversierung bei Erkennen eines Hindernisses Ja
Push & Go einstellbar
Bedienung Programmschalter DPS
Parametrierung GEZEconnects (PC + Bluetooth), Serviceterminal ST 220
Zulassungen DIN 18650, EN 16005
Geeignet für Brandschutztüren Nein
Rauchschalter integriert Nein
Einsatz an Feuer- und Rauchschutztüren (F-Variante) Nein
